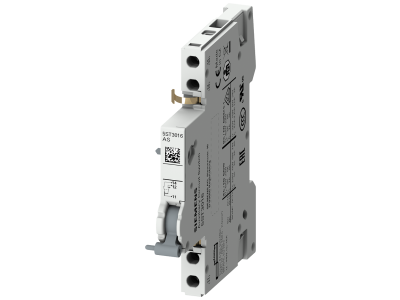

Pomocniczy wyłącznik prądowy 1P Do MCB 5SL, 5SY, 5SP wbudowany wyłącznik 5TL1 RCBO 5SU1, RC 5SV | 5ST3016 Siemens

Alternatywny kod produktu: 5ST3016

Opis i Kluczowe Cechy

Pomocniczy wyłącznik prądowy 1P (symbol 5ST3016) z 1 stykiem przełącznym to komponent dedykowany do montażu z wyłącznikami nadmiarowo-prądowymi serii 5SL, 5SY i 5SP oraz z różnicowoprądowymi urządzeniami ochronnymi (np. RCBO 5SU1, RC 5SV). Umożliwia zdalne sygnalizowanie stanu pracy zabezpieczenia oraz sterowanie dodatkowymi obwodami sygnalizacji lub blokady. Montowany bezpośrednio na szynie DIN w standardzie modułowym 18 mm.

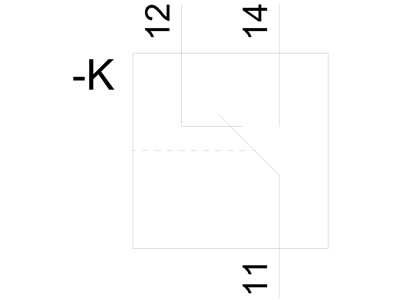

• 1 zestyk przełączny: Umożliwia sygnalizację stanu wyłącznika (załączony/rozwarty) oraz sterowanie obwodami pomocniczymi bez konieczności ingerencji w główne obwody zasilające.
• Uniwersalna kompatybilność: Przeznaczony do współpracy z wyłącznikami nadmiarowo-prądowymi 5SL, 5SY, 5SP oraz z urządzeniami różnicowoprądowymi (np. RCBO, RC) – zapewnia elastyczność przy projektowaniu instalacji.
• Bezpieczny montaż na szynie DIN: Instalacja w standardowym układzie modułowym 18 mm – szybki montaż i demontaż bez konieczności użycia dodatkowych narzędzi.
• Ochrona przed dotykiem: Zabezpieczenie przed przypadkowym zwarciem podczas montażu, zgodne z normami bezpieczeństwa.
• Dodatkowe możliwości sterowania: Pozwala na integrację z systemami sygnalizacji awaryjnej lub blokady maszyn w instalacjach przemysłowych i infrastrukturalnych.

Zgodność z Normami

Wyłącznik pomocniczy spełnia wymagania norm europejskich dotyczących wyposażenia dodatkowego do wyłączników ochronnych, w tym normy PN-EN 60947-5-1 (aparatury niskonapięciowej) oraz posiada oznaczenie CE. Zapewnia zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Pomocniczy wyłącznik prądowy 1P znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagana jest zdalna sygnalizacja stanu zabezpieczeń lub sterowanie dodatkowymi obwodami.

• Instalacje przemysłowe i infrastrukturalne – sygnalizacja awaryjnego wyłączenia w centralach sterowania.
• Rozdzielnice elektryczne – zdalne monitorowanie stanu wyłączników nadmiarowo-prądowych i różnicowoprądowych.
• Systemy automatyzacji budynków – integracja z systemami BMS (Building Management System) do kontroli stanu zabezpieczeń.
• Maszyny i urządzenia wymagające blokady awaryjnej – sterowanie sygnalizacją świetlną lub dźwiękową w przypadku zwarcia.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed instalacją upewnić się, że napięcie zostało odłączone od chronionego obwodu. Wyłącznik montować na szynie DIN w systemie modułowym 18 mm, bezpośrednio przy zabezpieczającym go wyłączniku głównym (MCB/RCBO). Styki pomocnicze podłączyć zgodnie z dokumentacją techniczną – zwrócić uwagę na maksymalne obciążenie styku (nie podano w danych). Unikać zaginania przewodów sygnałowych pod ostrym kątem. Po montażu przeprowadzić test funkcjonalny układu sygnalizacji.

FAQ

• Czy wyłącznik pomocniczy 5ST3016 współpracuje z wyłącznikami innych producentów? Przeznaczony jest do współpracy z wyłącznikami serii 5SL, 5SY, 5SP oraz urządzeniami różnicowoprądowymi (RCBO, RC). Kompatybilność z innymi systemami nie została potwierdzona w danych producenta – zaleca się weryfikację przed montażem.
• Jaki jest maksymalny prąd styku pomocniczego? Dane techniczne nie zawierają informacji o maksymalnym obciążeniu styku pomocniczego. Sprawdź dokumentację techniczną produktu lub kartę katalogową dla szczegółów.
• Czy wyłącznik można stosować w instalacjach zewnętrznych? Produkt nie posiada określonego stopnia ochrony IP. Zalecane jest stosowanie w suchych, wewnętrznych pomieszczeniach rozdzielczych.
