Pokrywa zestawów i puszek P17 do 2 gniazd wtyczkowych tablicowych (1x16 lub 32A i 1x63A) | 057719 Legrand

Opis i Kluczowe Cechy

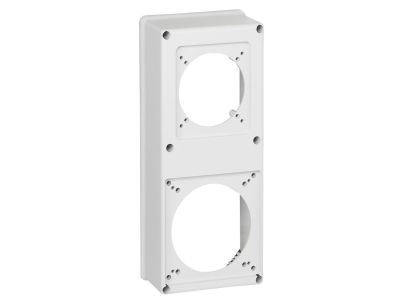

Pokrywa zestawów i puszek P17 Tempra (symbol 057719) przeznaczona jest do zabudowy dwóch gniazd wtyczkowych tablicowych – jednego o prądzie znamionowym 16 lub 32 A oraz drugiego o prądzie 63 A. Wykonana z materiałów odpornych na żar (650°C) i uderzenia mechaniczne (IK08), zapewnia trwałość i bezpieczeństwo w wymagającym środowisku przemysłowym. Stopień ochrony IP55 gwarantuje skuteczną ochronę przed pyłem i strugami wody.

• Stopień ochrony IP55: Ochrona przed wnikaniem pyłu oraz wody w postaci strug – umożliwia stosowanie w warunkach wilgotnych, na zewnątrz i w strefach narażonych na zachlapanie.
• Odporność na uderzenia IK08: Konstrukcja o wytrzymałości mechanicznej 5 J – chroni gniazda przed uszkodzeniami podczas prac serwisowych lub przypadkowych uderzeń.
• Wytrzymałość na żar 650°C (PN-EN 60695-2-10): Materiał nie zapala się w podwyższonej temperaturze – zwiększa bezpieczeństwo pożarowe instalacji.
• Kompatybilność z gniazdami 16/32 A oraz 63 A: Uniwersalna pokrywa do puszek wyposażonych w kombinację dwóch gniazd – pozwala zachować spójny wygląd rozdzielnicy i oszczędza miejsce.
• Modułowa konstrukcja serii P17 Tempra: Łatwy montaż i demontaż bez narzędzi – skraca czas instalacji i ułatwia serwisowanie.

Zgodność z Normami

Pokrywa spełnia wymagania normy IEC 62262 w zakresie odporności na uderzenia (IK08) oraz normy PN-EN 60695-2-10 (650°C w teście żarowym). Produkt posiada oznaczenie CE i jest zgodny z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Pokrywa przeznaczona jest do zamykania puszek zestawów zasilających P17 Tempra z dwoma gniazdami tablicowymi – sprawdza się tam, gdzie wymagana jest wysoka szczelność i odporność na uszkodzenia mechaniczne.

• Rozdzielnice w halach przemysłowych – ochrona gniazd przed pyłem i wilgocią przy liniach produkcyjnych.
• Instalacje zewnętrzne (naścienne) na terenie zakładów – odporność na opady i uderzenia.
• Pomieszczenia gospodarcze i warsztatowe – bezpieczne wyprowadzenie zasilania dla urządzeń przenośnych.
• Infrastruktura hotelowa i handlowa – estetyczne zabezpieczenie gniazd technicznych w ciągach komunikacyjnych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Pokrywę montuje się na puszce zestawu P17 – należy upewnić się, że uszczelka jest poprawnie osadzona, aby zachować stopień ochrony IP55. Nie przekraczać maksymalnego momentu dokręcania śrub zgodnie z dokumentacją producenta. Przekrój przewodów dobierać do prądu znamionowego gniazd (16/32 A oraz 63 A).

FAQ

• Czy pokrywa nadaje się do gniazd o prądzie 32 A i 63 A jednocześnie? Tak, model 057719 jest zaprojektowany dla puszki pomieszczającej dwa gniazda: jedno znamionowe na 16 lub 32 A i drugie na 63 A.
• Jaki stopień ochrony ma pokrywa? Deklarowany stopień ochrony to IP55 – pyłoszczelność i ochrona przed strugami wody z dowolnego kierunku.
• Czy pokrywa jest odporna na przypadkowe uderzenia narzędziami? Tak, dzięki klasie wytrzymałości mechanicznej IK08 (energia uderzenia 5 J) zapewnia odporność na typowe uderzenia podczas eksploatacji.
