Pokrywa ochronna do styczników TeSys F 2p/3p ( zestaw 6 sztuk ) | LA9F703 Schneider Electric

Opis i Kluczowe Cechy

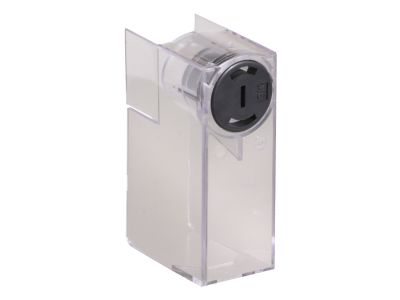

Zestaw pokryw ochronnych Schneider Electric o numerze katalogowym LA9F703 to profesjonalne akcesorium dedykowane do zaawansowanych systemów łączeniowych serii TeSys F. Komplet składa się z 6 sztuk osłon, które zostały zaprojektowane w celu podniesienia standardów bezpieczeństwa w rozdzielnicach elektrycznych. Głównym zadaniem pokryw jest zabezpieczenie zacisków przyłączeniowych przed przypadkowym dotykiem części pod napięciem, co pozwala na osiągnięcie stopnia ochrony IP20. Wykonane z wysokiej jakości materiałów izolacyjnych, osłony charakteryzują się wysoką odpornością termiczną oraz mechaniczną, co jest kluczowe w wymagających środowiskach przemysłowych.

• Zestaw zawiera 6 sztuk osłon, co pozwala na pełne zabezpieczenie zacisków wejściowych i wyjściowych stycznika.
• Zwiększenie bezpieczeństwa obsługi poprzez eliminację ryzyka bezpośredniego kontaktu z przewodami fazowymi.
• Transparentna lub półtransparentna konstrukcja ułatwia inspekcję wizualną stanu zacisków bez konieczności demontażu osłony.
• Precyzyjne dopasowanie do dedykowanych serii urządzeń Schneider Electric gwarantuje stabilność montażu.

Zgodność z Normami

Produkt LA9F703 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w elektrotechnice. Jest w pełni kompatybilny z wymaganiami normy IEC 60529 w zakresie stopni ochrony zapewnianych przez obudowy. Dzięki zastosowaniu tych osłon, instalacja spełnia wymogi dotyczące ochrony przed dotykiem palcem (IP2X), co jest niezbędne do uzyskania certyfikacji bezpieczeństwa dla gotowych prefabrykowanych szaf sterowniczych i rozdzielczych.

Zastosowanie

Pokrywy ochronne LA9F703 znajdują szerokie zastosowanie w układach automatyki przemysłowej oraz systemach dystrybucji energii. Są one w pełni kompatybilne z szeroką gamą urządzeń Schneider Electric, w tym:

• Stycznikami mocy serii TeSys F: modele LC1F225 oraz LC1F265.
• Stycznikami nawrotnymi LC2F.
• Stycznikami z blokadą mechaniczną CR1F.
• Elektronicznymi przekaźnikami przeciążeniowymi LR9F.
• Układami łagodnego rozruchu (softstartami) Altistart 22 (ATS22).

Produkt jest idealnym rozwiązaniem dla prefabrykatorów rozdzielnic, którzy dążą do zapewnienia najwyższego poziomu bezpieczeństwa eksploatacji urządzeń o wysokich prądach znamionowych.

Wskazówki Montażowe

Montaż osłon LA9F703 jest intuicyjny i nie wymaga użycia specjalistycznych narzędzi, co znacząco skraca czas prac instalacyjnych. Przed przystąpieniem do montażu należy upewnić się, że zasilanie układu jest odłączone. Osłony należy nasunąć na zaciski przyłączeniowe stycznika lub przekaźnika aż do momentu wyraźnego zatrzaśnięcia się blokad. Należy zwrócić uwagę, aby przewody były prawidłowo dokręcone z odpowiednim momentem obrotowym przed założeniem pokrywy. Konstrukcja osłony pozwala na wyprowadzenie przewodów o dużych przekrojach, typowych dla urządzeń serii TeSys F, bez ryzyka ich nadmiernego zgięcia.

FAQ

• Czy zestaw LA9F703 pasuje do wszystkich styczników TeSys F? Osłony są dedykowane konkretnie do modeli LC1F225 oraz LC1F265. W przypadku innych modeli należy sprawdzić kompatybilność w dokumentacji technicznej.
• Ile sztuk znajduje się w jednym opakowaniu? Produkt sprzedawany jest jako zestaw zawierający 6 sztuk pokryw ochronnych.
• Czy osłony chronią przed pyłem i wodą? Osłony zapewniają stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm. Nie chronią one przed wilgocią.
• Czy montaż osłon wpływa na chłodzenie zacisków? Konstrukcja osłon Schneider Electric uwzględnia konieczność odprowadzania ciepła, zapewniając optymalne warunki pracy dla złączy prądowych.
