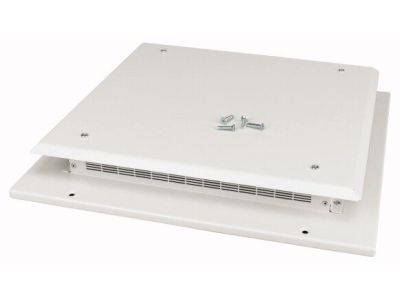

Pokrywa górna wentylowana IP31, 800x600mm (SxG), XAD0806 | 283811 Eaton

Alternatywny kod produktu: XAD0806

Opis i Kluczowe Cechy

Pokrywa górna wentylowana XAD0806 (symbol 283811) to dwuczęściowy baldachim z ramą ekranującą odsuniętą, wykonany z blachy stalowej malowanej proszkowo w kolorze RAL 7035. Dzięki stopniowi ochrony IP31 zapewnia skuteczną ochronę przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm oraz przed kroplami wody padającymi pionowo, co czyni go odpowiednim elementem do suchych i częściowo chronionych pomieszczeń. Wymiary 800×600 mm (szerokość × głębokość) umożliwiają montaż na standardowych rozdzielnicach o odpowiadających gabarytach.

• IP31: ochrona przed ciałami stałymi >2,5 mm i kroplami wody – bezpieczna eksploatacja w środowiskach o niskim ryzyku zawilgocenia.
• Wentylacja z ramą ekranującą odsuniętą: umożliwia naturalny przepływ powietrza, redukując ryzyko przegrzania aparatury wewnątrz obudowy.
• Dwuczęściowa konstrukcja: ułatwia montaż i dostęp do wnętrza rozdzielnicy podczas prac serwisowych.
• Blacha stalowa malowana proszkowo RAL 7035: odporna na korozję i uszkodzenia mechaniczne, estetyczny wygląd w standardowym kolorze szarym.
• W komplecie z materiałem montażowym: gotowe do natychmiastowego osadzenia bez konieczności zakupu dodatkowych akcesoriów.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada deklarację zgodności CE. Stopień ochrony IP31 potwierdza spełnienie wymagań dotyczących szczelności i ochrony przed wodą w warunkach typowych dla instalacji wewnętrznych.

Zastosowanie

Pokrywa górna wentylowana XAD0806 przeznaczona jest do zamykania i zabezpieczania rozdzielnic elektrycznych w obiektach przemysłowych, komercyjnych oraz mieszkalnych. Dzięki wentylacji znajduje zastosowanie wszędzie tam, gdzie konieczne jest odprowadzanie ciepła z wnętrza obudowy.

• Zabudowa górnej części rozdzielnic w suchych pomieszczeniach technicznych i serwerowniach.
• Instalacje w halach produkcyjnych i magazynach, gdzie występuje podwyższone zapylenie (IP31 ogranicza wnikanie pyłu).
• Obudowy dla aparatury generującej ciepło – styczników, zasilaczy, przekaźników – które wymagają naturalnej wentylacji.
• Prace modernizacyjne i rozbudowa istniejących rozdzielnic o dodatkowe moduły wentylacyjne.

Wskazówki Montażowe

Montaż pokrywy powinien być wykonany wyłącznie przez osoby posiadające uprawnienia SEP do pracy przy urządzeniach elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania rozdzielnicy. Pokrywę osadza się na górnej krawędzi obudowy, wykorzystując dostarczony materiał montażowy (wkręty/klipsy). Zaleca się dokręcanie elementów łączących momentem zgodnym z dokumentacją techniczną obudowy oraz stosowanie przewodów o przekroju dostosowanym do prądu obciążenia wewnątrz rozdzielnicy.

FAQ

• Czy pokrywa nadaje się do montażu na zewnątrz budynków? Nie, stopień ochrony IP31 chroni wyłącznie przed kroplami wody spadającymi pionowo, ale nie przed deszczem ukośnym ani bezpośrednim opryskiem. Do użytku zewnętrznego należy wybrać pokrywę z wyższym stopniem ochrony (np. IP54).
• W jaki sposób pokrywa jest wentylowana? Wentylacja zapewniona jest przez odsuniętą ramę ekranującą, która tworzy szczelinę pod baldachimem – umożliwia to swobodną cyrkulację powietrza przy jednoczesnym zabezpieczeniu przed wnikaniem ciał stałych i wody.
• Czy w komplecie znajdują się uszczelki? W dostarczonym zestawie nie ma uszczelek – produkt jest wentylowany, a jego konstrukcja nie przewiduje całkowitego uszczelnienia obrysu. Jeśli konieczna jest wyższa szczelność, należy zastosować odpowiednią uszczelkę dodatkową.
