Pokrywa górna wentylowana IP31, 425x800mm, (SxG) XAD0408 | 283486 Eaton

Alternatywny kod produktu: XAD0408

Opis i Kluczowe Cechy

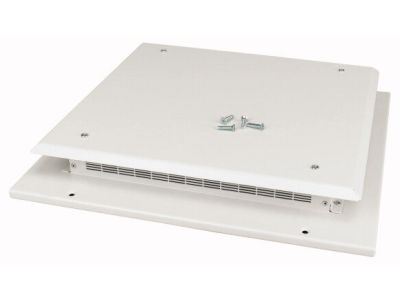

Pokrywa górna wentylowana XAD0408 (nr kat. 283486) to dwuczęściowy baldachim przeznaczony do zabudowy w rozdzielnicach. Wykonana z blachy stalowej malowanej proszkowo w kolorze RAL 7035 zapewnia trwałość i estetykę. Wymiary 425 x 800 mm (szer. x gł.) oraz stopień ochrony IP31 gwarantują skuteczną ochronę przed wnikaniem pyłów i bocznie padających bryzgów wody, a zastosowana wentylacja umożliwia odprowadzanie ciepła z wnętrza rozdzielnicy. W komplecie znajduje się materiał montażowy, co ułatwia instalację.

• Wymiary 425 x 800 mm: uniwersalny format pasujący do standardowych obudów rozdzielnic o szerokości 425 mm i głębokości 800 mm.
• Stopień ochrony IP31: chroni przed wnikaniem ciał stałych ≥ 2,5 mm oraz przed bryzgami wody pod kątem do 60° od pionu – odporna w warunkach lekkiego zapylenia i opadów.
• Wentylacja z ramą ekranującą odsuniętą: umożliwia cyrkulację powietrza, co zapobiega przegrzewaniu się aparatury wewnątrz rozdzielnicy przy zachowaniu bariery przed bezpośrednim kontaktem.
• Konstrukcja dwuczęściowa: ułatwia montaż i demontaż bez konieczności całkowitego odkręcania całej pokrywy.
• Materiał montażowy w komplecie: oszczędza czas i zapewnia kompletność zestawu przy instalacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oznaczonych znakiem CE. Wykonany z blachy stalowej malowanej proszkowo, zgodnej z wymaganiami dotyczącymi odporności korozyjnej i mechanicznej w standardach obudów rozdzielnic niskiego napięcia.

Zastosowanie

Pokrywa górna wentylowana XAD0408 dedykowana jest do zabudowy jako górne zamknięcie obudów rozdzielnic, w których wymagana jest wentylacja oraz ochrona przed czynnikami zewnętrznymi.

• Zamykanie górnej części rozdzielnic w instalacjach przemysłowych i budynkowych pracujących w środowisku lekko zapylonym lub z możliwością pojawienia się bryzgów wody.
• Zastosowanie w rozdzielnicach, w których wydziela się ciepło (np. od styczników, przekażników), a konieczne jest jego odprowadzenie bez naruszania stopnia ochrony.
• Montaż w rozdzielnicach zewnętrznych (np. ogrodowych, na elewacjach) pod warunkiem, że nie są bezpośrednio narażone na strumień wody.
• Idealna do modernizacji istniejących rozdzielnic, gdzie standardowa pełna pokrywa powoduje nadmierny wzrost temperatury wewnątrz.

Wskazówki Montażowe

Montaż pokrywy górnej wentylowanej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przestrzegając zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej rozdzielnicy. Pokrywę montuje się na górnej krawędzi obudowy – ramę ekranującą należy umieścić od strony wewnętrznej. Użyj dołączonego materiału montażowego, a moment dokręcania śrub dostosuj do zaleceń producenta obudowy. Zalecany przekrój przewodów (jeśli przechodzą przez otwory wentylacyjne) musi być dobrany do prądu obciążenia i zgodny z normami. Po zamontowaniu sprawdź szczelność i stabilność pokrywy.

FAQ

• Czy pokrywa wentylowana XAD0408 przepuszcza wodę? Stopień ochrony IP31 oznacza odporność na bocznie padające bryzgi wody – nie jest całkowicie wodoszczelna. Nie należy jej stosować w miejscach bezpośredniego narażenia na strumień wody (np. deszcz z boku pod ciśnieniem).
• Czy wentylacja może powodować przedostawanie się pyłu do wnętrza rozdzielnicy? Wentylacja z ramą ekranującą odsuniętą ogranicza bezpośrednie wnikanie ciał stałych, jednak dla środowisk o dużym zapyleniu zaleca się wyższy stopień ochrony (np. IP54). IP31 chroni przed pyłami o średnicy ≥ 2,5 mm; mikro-pył może się przedostać.
• Czy pokrywę można montować w rozdzielnicach innych producentów? Pokrywa XAD0408 ma wymiary 425 x 800 mm (szer. x gł.) i jest zaprojektowana do standardowych obudów o tych wymiarach. Należy upewnić się, że obudowa posiada górną krawędź montażową o kompatybilnym profilu. Dołączony materiał montażowy pasuje do większości typowych rozwiązań.
