Pokrywa górna IP 55 z otworami XSPTF1204 | 284328 Eaton

Alternatywny kod produktu: XSPTF1204

Opis i Kluczowe Cechy

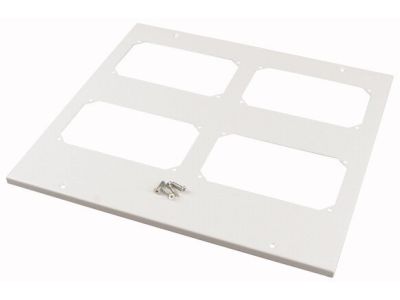

Pokrywa górna IP55 z otworami XSPTF1204 (symbol 284328) to element osłonowy przeznaczony do sekcji o szerokości 1200 mm i głębokości 400 mm. Wykonana z materiału o grubości 1,25 mm, zapewnia solidną ochronę mechaniczną. Wykończenie strukturalne w kolorze RAL 7035 (szary) gwarantuje estetyczny wygląd i odporność na zarysowania. Produkt współpracuje z kołnierzami F3A, umożliwiając montaż w systemach rozdzielnic i szaf sterowniczych.

• Stopień ochrony IP55: chroni wnętrze szafy przed wnikaniem pyłu oraz strumieni wody, co zwiększa niezawodność instalacji w wymagających środowiskach przemysłowych.
• Grubość materiału 1,25 mm: gwarantuje sztywność konstrukcji i odporność na uszkodzenia mechaniczne podczas eksploatacji oraz transportu.
• Wymiary dopasowane do sekcji 1200×400 mm: umożliwiają łatwe zamknięcie górnej części rozdzielnicy bez konieczności dodatkowej obróbki.
• Wykończenie strukturalne RAL 7035: estetyczny, jednolity wygląd całej szafy, odporny na zabrudzenia i odbarwienia.
• Otwory przystosowane do kołnierzy F3A: upraszczają prowadzenie przewodów i montaż przepustów kablowych, zachowując szczelność.

Zgodność z Normami

Pokrywa została zaprojektowana zgodnie z wymaganiami europejskich norm dotyczących obudów elektrycznych. Posiada deklarację zgodności CE, potwierdzającą spełnienie zasadniczych wymogów bezpieczeństwa i ochrony środowiska. Stopień ochrony IP55 odpowiada wymaganiom klasyfikacji podanym przez producenta.

Zastosowanie

Pokrywa górna IP55 znajduje zastosowanie w systemach rozdzielnic przemysłowych oraz szaf sterowniczych, gdzie wymagana jest szczelna ochrona przed wilgocią i pyłem.

• Zamykanie górnej części sekcji rozdzielnicy o szerokości 1200 mm – zapewnia pełną osłonę instalacji elektrycznej.
• Ochrona szaf sterowniczych w halach produkcyjnych i magazynach przed opadami atmosferycznymi (w przypadku umieszczenia na zewnątrz).
• Stosowanie z kołnierzami F3A do prowadzenia kabli przy zachowaniu ciągłości obudowy IP55.
• Modernizacja istniejących rozdzielnic – łatwy montaż w standardowych sekcjach o głębokości 400 mm.

Wskazówki Montażowe

Montaż pokrywy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed pracą bezwzględnie odłącz napięcie w całej rozdzielnicy. Pokrywę mocuje się do sekcji przy użyciu odpowiednich śrub (brak w zestawie) – moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta szafy. Upewnij się, że uszczelka na obwodzie pokrywy nie jest uszkodzona, aby zachować klasę IP55.

FAQ

• Czy pokrywa ma fabrycznie zamontowane otwory na przepusty? Tak, pokrywa XSPTF1204 posiada otwory przystosowane do kołnierzy F3A, co ułatwia wyprowadzenie kabli bez naruszania szczelności.
• Jaki stopień ochrony ma pokrywa? Deklarowany stopień ochrony to IP55, co oznacza ochronę przed pyłem (5) oraz strugami wody (5) – zgodnie z normą EN 60529.
• Czy mogę zamontować pokrywę na sekcjach innych niż 1200×400 mm? Produkt jest dedykowany do sekcji o szerokości 1200 mm i głębokości 400 mm. Montaż na innych wymiarach może wymagać modyfikacji i nie gwarantuje zachowania szczelności.
