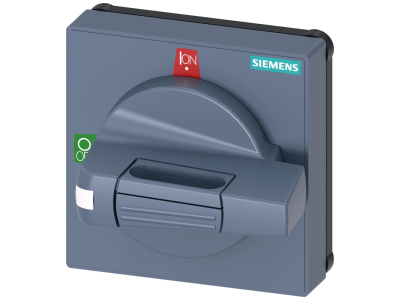

Uchwyt z osłoną maskującą standardowy wielkość 75x 75, do wału 6x6 i 8x 8, 0-I | 8UD1771-2AD01 Siemens

Alternatywny kod produktu: 8UD17712AD01

Opis i Kluczowe Cechy

Uchwyt z osłoną maskującą standardowy o wymiarach 75x75 mm przeznaczony do wyłączników kompaktowych serii Siemens 3VA SENTRON. Symbol 8UD1771-2AD01 pozwala na montaż na wale o przekroju kwadratowym 6x6 lub 8x8 mm, z wyraźnym oznaczeniem pozycji 0-I. Zapewnia ergonomiczną i bezpieczną obsługę wyłącznika bez konieczności bezpośredniego dostępu do obwodów głównych.

• Wymiary 75x75 mm: Standardowa wielkość pasująca do typowych otworów w drzwiach rozdzielnic i obudów.
• Kompatybilność z wałem 6x6 i 8x8 mm: Uniwersalne dopasowanie do dwóch najpopularniejszych przekrojów wałów napędowych wyłączników 3VA.
• Oznaczenie pozycji 0-I: Czytelne wskazanie stanu wyłącznika (wyłączony/załączony) bezpośrednio na uchwycie.
• Osłona maskująca: Estetyczne zamknięcie otworu montażowego oraz ochrona mechanizmu przed kurzem i przypadkowym dostępem.
• Dedykowany do serii 3VA SENTRON: Gwarancja pełnej zgodności mechanicznej i funkcjonalnej z wyłącznikami kompaktowymi Siemens.

Zgodność z Normami

Uchwyt został zaprojektowany zgodnie z wymaganiami norm europejskich oraz standardami DIN obowiązującymi dla akcesoriów do wyłączników kompaktowych. Produkt posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Uchwyt z osłoną maskującą przeznaczony jest do ręcznego sterowania wyłącznikami kompaktowymi Siemens 3VA w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych. Sprawdza się w układach wymagających zdalnej lub lokalnej obsługi przy zachowaniu bezpieczeństwa.

• Ręczne załączanie i wyłączanie obwodów w rozdzielnicach przemysłowych i komercyjnych.
• Sterowanie wyłącznikiem kompaktowym w szafach sterowniczych maszyn i urządzeń.
• Zastosowanie w instalacjach budynkowych jako element obsługi głównego wyłącznika prądu.
• Montaż na drzwiach rozdzielnicy umożliwiający obsługę bez otwierania obudowy.

Wskazówki Montażowe

Montaż uchwytu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie oraz upewnij się, że wyłącznik jest w pozycji „0”. Uchwyt mocowany jest na wale wyłącznika za pomocą dostarczonych śrub – moment dokręcania należy stosować zgodnie z dokumentacją techniczną Siemens. Otwór w drzwiach rozdzielnicy powinien odpowiadać wymiarom 75x75 mm. Przekrój przewodów (jeśli dotyczy) dobierz do prądu znamionowego wyłącznika.

FAQ

• Jaki jest wymiar wału napędowego do tego uchwytu? Uchwyt jest kompatybilny z wałami o przekroju kwadratowym 6x6 mm oraz 8x8 mm – należy wybrać odpowiedni otwór montażowy.
• Czy uchwyt zawiera podświetlenie/wskaźnik LED? Nie, model standardowy 8UD1771-2AD01 nie jest wyposażony w zestaw oświetleniowy. W razie potrzeby sygnalizacji stanu zalecamy akcesoria z serii oświetleniowej Siemens.
• Do jakich wyłączników Siemens pasuje ten uchwyt? Jest dedykowany do wyłączników kompaktowych serii 3VA SENTRON, zarówno w wersji z napędem przednim, jak i drzwiowym.
