Pojedynczy blok styków Fi 22 1 NO zaciski śrubowe Harmony XB4 | ZBE1019 Schneider Electric

Opis i Kluczowe Cechy

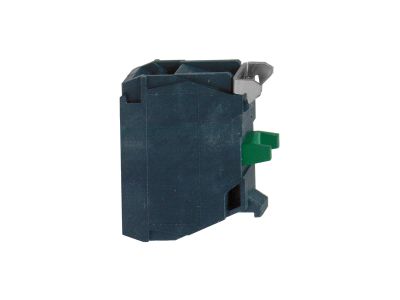

Blok styków ZBE1019 marki Schneider Electric, należący do serii Harmony XB4, to pojedynczy moduł wyposażony w jeden styk normalnie otwarty (NO) oraz zaciski śrubowe. Dedykowany do współpracy z jednostkami sterującymi i sygnalizacyjnymi Harmony XB4 i XB5, umożliwia szybką wymianę i konfigurację przycisków oraz przełączników w istniejących instalacjach. Dzięki metalowej obudowie i zabezpieczeniu przed przypadkowym kontaktem (IP20) zapewnia bezpieczną pracę w wymagających środowiskach przemysłowych.

• 1 styk NO: Umożliwia niezawodne zwieranie obwodu sterowania – prosty mechanizm sprężynowy gwarantuje długą żywotność i powtarzalność działania.
• Zaciski śrubowe: Solidne połączenie przewodów bez ryzyka poluzowania – ułatwia montaż i serwis w szafach sterowniczych.
• Kompatybilność z Harmony XB4 i XB5: Gotowy element modułowego systemu – pasuje do standardowych otworów montażowych 30 mm, co upraszcza rozbudowę i modernizację.
• Stopień ochrony IP20: Chroni przed przypadkowym dotknięciem części pod napięciem – bezpieczeństwo operatora nawet podczas prac konserwacyjnych.
• Obudowa metalowa: Odporna na uderzenia, korozję i wibracje – idealna do aplikacji narażonych na uszkodzenia mechaniczne.
• Szeroki zakres temperatur pracy (-25°C do 70°C): Gwarantuje niezawodne działanie w różnych warunkach środowiskowych – od chłodni po hale produkcyjne.

Zgodność z Normami

Blok styków ZBE1019 został zaprojektowany zgodnie z międzynarodowymi standardami oraz certyfikatem Marine ABS (American Bureau of Shipping), co potwierdza jego przydatność w aplikacjach morskich. Spełnia wymagania dla typów obudów 1, 2, 3, 3R, 4, 12 i 13 w konfiguracjach kompletnych urządzeń. Produkt posiada oznaczenie CE.

Zastosowanie

Blok styków ZBE1019 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie sygnałów sterujących w systemach opartych na przyciskach i przełącznikach serii Harmony XB4/XB5.

• Sterowanie odbiornikami w maszynach przemysłowych – realizacja funkcji start/stop, reset, awaryjnego zatrzymania.
• Impulsy sterujące dla styczników, przekaźników lub wejść PLC – jako element obwodów pomocniczych.
• Sygnalizacja stanu pracy – w połączeniu z lampkami i modułami świetlnymi XB4/XB5.
• Automatyka budynkowa – w terminalach operatorskich i panelach sterowniczych w instalacjach przemysłowych i infrastrukturalnych.

Wskazówki Montażowe

Montaż bloku styków ZBE1019 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Blok montuje się w korpusie przycisku lub przełącznika serii XB4/XB5 (otwór montażowy 30 mm). Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów powinien być dobrany do spodziewanego prądu obciążenia (zalecane maks. 2,5 mm² dla zacisków śrubowych). Po zamontowaniu sprawdzić prawidłowe działanie styku NO.

FAQ

• Czy ten blok styków ma podświetlenie LED? Nie, model ZBE1019 to czysty blok styków bez wbudowanego podświetlenia. Do sygnalizacji świetlnej należy zastosować oddzielne moduły LED z serii Harmony.
• Jaki stopień ochrony ma sam blok styków? Blok styków ZBE1019 posiada stopień ochrony IP20 (ochrona przed przypadkowym dotykiem). Wyższe stopnie IP (np. IP66) dotyczą kompletnych, uszczelnionych obudów przycisków i przełączników po ich zmontowaniu.
• Czy styk NO może pracować w trybie przełącznym? Nie, styk jest normalnie otwarty (NO) – zwierany tylko przy naciśnięciu. Do zastosowań przełącznych (NO/NC) należy użyć bloków z dwoma stykami lub dedykowany moduł przełączny.
