Podzespół do zabudowy aparatów modułowych FWB 1050x250, QC | UW71V Hager

Opis i Kluczowe Cechy

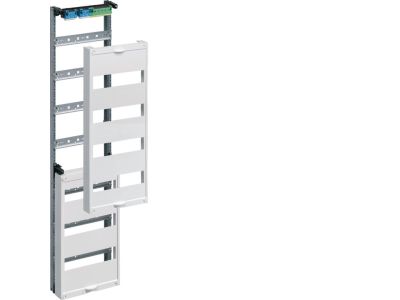

Podzespół do zabudowy aparatów modułowych FWB 1050x250 (symbol UW71V) to rama montażowa o wymiarach 1050x250 mm, przeznaczona do instalacji aparatury modułowej w szafach sterowniczych lub rozdzielnicach. Element ten zapewnia stabilne i bezpieczne mocowanie modułów, ułatwiając organizację przestrzeni oraz późniejszą konserwację instalacji.

• Wymiary 1050x250 mm: Uniwersalna szerokość i wysokość umożliwiająca montaż aparatów o standardowych wymiarach modułowych (18 mm) w pionowych rzędach.
• Konstrukcja z profilu stalowego: Zapewnia wysoką sztywność i odporność na obciążenia mechaniczne, co gwarantuje długotrwałą stabilność zabudowanych aparatów.
• System szybkiego montażu QC (Quick Connect): Umożliwia błyskawiczny montaż i demontaż aparatów modułowych bez konieczności stosowania dodatkowych narzędzi – zwiększa efektywność prac instalacyjnych.
• Przeznaczony do szaf sterowniczych: Idealne rozwiązanie dla szaf o standardowych wymiarach, ułatwiające organizację instalacji elektrycznej.
• Zgodność z aparatami modułowymi: Kompatybilny z aparatami o szerokości 1 modułu (18 mm), 2 modułów (36 mm) i ich wielokrotności.

Zgodność z Normami

Produkt spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z europejskimi standardami jakości i bezpieczeństwa dla aparatury modułowej stosowanej w instalacjach elektrycznych.

Zastosowanie

Podzespół FWB 1050x250 z systemem QC znajduje zastosowanie w szafach sterowniczych, rozdzielnicach oraz innych konstrukcjach służących do zabudowy aparatury modułowej.

• Montaż aparatów zabezpieczających (wyłączniki nadprądowe, różnicowoprądowe) w szafach rozdzielczych.
• Instalacja modułów sterujących, przekaźników i innych urządzeń automatyki w szafach sterowniczych.
• Organizacja przestrzeni w rozdzielnicach przemysłowych i budynkowych.
• Wymiana lub modernizacja istniejących instalacji poprzez ustandaryzowane mocowanie aparatów modułowych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Rama montażowa FWB 1050x250 powinna być przymocowana do szkieletu szafy za pomocą wkrętów montażowych (średnica i rozstaw zgodnie z dokumentacją techniczną szafy). Aparaty modułowe należy montować począwszy od lewej strony, zachowując odstępy między modułami zgodnie z zaleceniami producenta aparatów. System QC pozwala na szybkie mocowanie poprzez wsunięcie aparatu na prowadnicę i zatrzaśnięcie – nie wymaga użycia narzędzi.

FAQ

• Jaki jest maksymalny ciężar aparatów, które można zamontować na podzespole FWB 1050x250? Dokładna nośność nie została podana w danych produktu. Zaleca się przestrzeganie maksymalnego obciążenia określonego w dokumentacji szafy sterowniczej lub aparatów modułowych.
• Czy podzespół jest kompatybilny z innymi systemami montażu niż QC? Tak – konstrukcja profilu umożliwia również montaż aparatów przy użyciu standardowych szyn DIN, jednak system QC zapewnia szybsze i wygodniejsze mocowanie.
• Czy wymagane jest stosowanie dodatkowych akcesoriów montażowych? Do mocowania ramy do szafy niezbędne są wkręty montażowe o odpowiedniej średnicy (zwykle 4-5 mm) i długości, dobrane do grubości blachy szafy. Do montażu aparatów wykorzystuje się standardowe zatrzaski QC.
