Podzespół 300x500mm z płytą montażową perforowaną, Univers N | UD22M1 Hager

Opis i Kluczowe Cechy

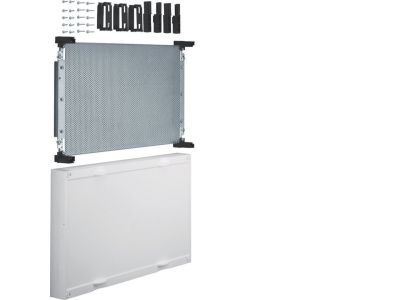

Podzespół z płytą montażową perforowaną o wymiarach 300x500mm, przeznaczony do systemu obudów Univers N (symbol UD22M1). Stanowi element konstrukcyjny wyposażenia szafy, umożliwiając elastyczne rozmieszczenie aparatury modułowej. Perforacja ułatwia szybkie i precyzyjne mocowanie komponentów bez konieczności wiercenia dodatkowych otworów.

• Wymiary 300x500mm: kompaktowa płyta dopasowana do standardowych szaf i rozdzielnic, zapewniająca wystarczającą powierzchnię montażową dla typowych zestawów aparatury.
• Perforowana powierzchnia: umożliwia łatwe mocowanie styczników, wyłączników, przycisków, listew zaciskowych oraz innych elementów za pomocą wkrętów lub nitów, skracając czas instalacji.
• Przeznaczona do systemu Univers N: gwarantuje kompatybilność z obudowami i akcesoriami tej serii, co ułatwia rozbudowę i standaryzację szaf sterowniczych.
• Sztywna konstrukcja: zapewnia stabilne podłoże dla montowanej aparatury, redukując ryzyko drgań i luzów podczas pracy urządzeń.
• Elastyczność konfiguracji: płyta może być montowana w różnych pozycjach w zależności od potrzeb projektu, co pozwala na optymalne zagospodarowanie wnętrza szafy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi standardami branżowymi dla elementów konstrukcyjnych szaf sterowniczych. Jako część systemu Univers N spełnia wymagania jakościowe producenta. Posiada oznaczenie CE, potwierdzające zgodność z odpowiednimi dyrektywami europejskimi.

Zastosowanie

Płyta montażowa perforowana UD22M1 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i uporządkowane mocowanie aparatury modułowej wewnątrz szaf sterowniczych i rozdzielnic.

• Montaż styczników, wyłączników silnikowych i nadmiarowo-prądowych w szafach sterowniczych maszyn.
• Instalacja przycisków sterowniczych, przełączników i sygnalizatorów w panelach operatorskich.
• Mocowanie listew zaciskowych, przekaźników, sterowników PLC oraz innych modułów automatyki.
• Budowa wewnętrznych paneli montażowych w obudowach typu wall‑mounted lub freestanding.

Wskazówki Montażowe

Montaż płyty powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przestrzegający obowiązujących przepisów BHP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w szafie. Płytę mocować do konstrukcji obudowy za pomocą odpowiednich śrub (zalecane M4–M6) z zachowaniem momentu dokręcania zgodnego z dokumentacją producenta obudowy. Przekrój przewodów mocowanych do aparatury na płycie dobierać do prądu obciążenia. Perforowane otwory umożliwiają szybkie pozycjonowanie – zaleca się użycie poziomic oraz szablonów montażowych.

FAQ

• Jakie są dokładne wymiary płyty? Płyta ma wymiary 300 x 500 mm. Grubość i materiał nie zostały podane w dokumentacji – w razie potrzeby prosimy o kontakt z producentem.
• Czy płyta nadaje się do montażu w obudowach innych producentów? Płyta została zaprojektowana z myślą o systemie Univers N, ale ze względu na standardowe wymiary i perforację może być używana w innych obudowach o odpowiedniej głębokości i mocowaniu. Dla zachowania gwarancji zalecamy stosowanie w dedykowanym systemie.
• Czy płyta jest dostarczana z elementami mocującymi? W zestawie znajduje się tylko płyta. Śruby, nakrętki i pozostałe akcesoria montażowe należy zamówić osobno, dostosowując je do grubości blachy obudowy i rodzaju aparatury.
