Podstawy dla bezpieczników typoszeregu, 60mm 3P 63A, DIII-SO/63/3-R | 107966 Eaton

Alternatywny kod produktu: DIII-SO/63/3-R

Opis i Kluczowe Cechy

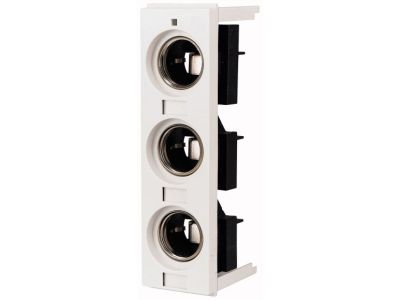

Podstawa bezpiecznikowa DIII-SO/63/3-R (symbol 107966) to 3-biegunowe gniazdo przystosowane do wkładek bezpiecznikowych wielkości DIII E33. Prąd znamionowy 63A i napięcie 690V umożliwiają zastosowanie w obwodach o znacznym obciążeniu, zapewniając niezawodną ochronę przeciążeniową i zwarciową. Szerokość zabudowy 54mm pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy.

• Prąd znamionowy 63A: Bezpieczna praca w obwodach o dużym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie znamionowe 690V: Wysoka wytrzymałość napięciowa, odpowiednia do instalacji przemysłowych i komercyjnych.
• Konstrukcja 3-biegunowa (3P): Kompleksowa ochrona trzech linii w jednej obudowie, oszczędność miejsca i czasu montażu.
• Wielkość DIII E33: Standardowa podstawa pasująca do popularnych wkładek bezpiecznikowych, łatwa wymiana i dostępność części.
• Szerokość zabudowy 54mm: Kompaktowy wymiar idealny do montażu na szynie TH35 w rozdzielnicach modułowych.

Zgodność z Normami

Podstawy bezpiecznikowe DIII-SO/63/3-R spełniają wymagania europejskich norm bezpieczeństwa i posiadają certyfikat CE. Zostały zaprojektowane zgodnie z standardami DIN dla aparatury modułowej, co gwarantuje kompatybilność i niezawodność w standardowych instalacjach elektrycznych.

Zastosowanie

Gniazdo bezpiecznikowe przeznaczone jest do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach przemysłowych, komercyjnych oraz mieszkaniowych. Stosowane w rozdzielnicach głównych i podrozdzielnicach.

• Ochrona obwodów silnikowych i napędów – zabezpieczenie przed zwarciem przy dużych prądach rozruchowych.
• Zabezpieczenie linii zasilających w szafach sterowniczych i rozdzielnicach przemysłowych.
• Stosowanie w instalacjach kompensacji mocy biernej i rozdzielnicach głównych budynków.
• Ochrona odbiorników o wysokim poborze prądu, np. klimatyzatory, piece przemysłowe.

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Przekrój przewodów dobrać zgodnie z obciążalnością prądową dla 63A. Moment dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Czy podstawa jest kompatybilna z wkładkami bezpiecznikowymi DII? Nie, wielkość DIII E33 jest większa niż DII. Należy używać wyłącznie wkładek bezpiecznikowych wielkości DIII (E33).
• Jaki jest stopień ochrony podstawy? W danych nie podano stopnia IP. Standardowo aparatura modułowa ma IP20, co zapewnia ochronę przed dotykiem palcem. W przypadku montażu w rozdzielnicy ochrona jest dodatkowo zapewniona przez obudowę.
• Czy podstawa posiada sygnalizację przepalenia wkładki? Nie, podstawy DIII-SO/63/3-R są pozbawione wskaźników. Stan wkładki należy sprawdzać wzrokowo lub przy użyciu miernika.
