Podstawka dla modułów rozszerzeń, BU20-P8+A4+0B, typ F0, zaciski wtykowe, SIMATIC ET 200SP | 6ES7193-6BP20-0BF0 Siemens

Alternatywny kod produktu: 6ES71936BP200BF0

Opis i Kluczowe Cechy

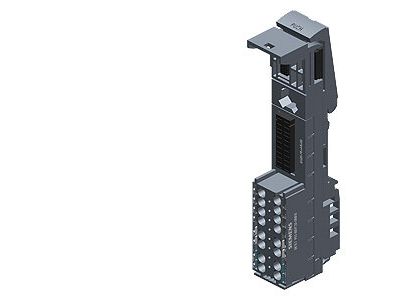

Podstawka BU20-P8+A4+0B (6ES7193-6BP20-0BF0) firmy Siemens to kompaktowa jednostka bazowa dla systemu SIMATIC ET 200SP, typu F0, wyposażona w 8 zacisków wtykowych Push-in oraz 4 zaciski AUX zmostkowane w lewo. Dzięki szerokości zaledwie 20 mm i wysokości 117 mm umożliwia budowanie gęstych, rozproszonych stacji I/O w małych szafach sterowniczych, oszczędzając cenną przestrzeń montażową.

• Zaciski wtykowe Push-in: beznarzędziowe podłączanie przewodów – skraca czas montażu i eliminuje ryzyko poluzowania połączeń podczas wibracji.
• 4 zaciski AUX zmostkowane w lewo: dodatkowe punkty dla sygnałów pomocniczych (np. zasilanie czujników) bez konieczności stosowania osobnych listew przyłączeniowych.
• Szerokość 20 mm: minimalne zapotrzebowanie na miejsce w szafie – idealne do aplikacji o ograniczonej przestrzeni, np. w bezpośrednim sąsiedztwie maszyny.
• Typ F0 (BaseUnit z możliwością rozszerzenia): obsługuje szeroką gamę modułów I/O ET 200SP (cyfrowe, analogowe, fail-safe), co pozwala skalować funkcjonalność bez zmiany infrastruktury.
• System SIMATIC ET 200SP: dzięki architekturze modułowej można rozbudowywać stację do 64 modułów w dowolnej kombinacji, dopasowując ją do indywidualnych wymagań automatyki.

Zgodność z Normami

Podstawka spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z ogólnymi standardami DIN dla aparatury modułowej montowanej na szynie TH35. W dokumentacji systemu SIMATIC ET 200SP dostępne są szczegółowe deklaracje zgodności.

Zastosowanie

Podstawka BU20-P8+A4+0B jest przeznaczona do budowy rozproszonych stacji I/O w systemach automatyki sterowanych przez CPU ET 200SP lub nadrzędny kontroler przez PROFINET / PROFIBUS. Sprawdza się zarówno w małych maszynach, jak i rozbudowanych liniach produkcyjnych.

• Tworzenie kompaktowych stacji wejść/wyjść w pobliżu siłowników i czujników – redukcja okablowania.
• Rozbudowa istniejących układów sterowania o dodatkowe moduły I/O (cyfrowe, analogowe, fail-safe, technologiczne).
• Zastosowanie w aplikacjach wymagających szybkiej wymiany modułów podczas pracy (Hot Swap) – podstawka zapewnia mechaniczne wsparcie dla tej funkcji systemu ET 200SP.
• Instalacja w małych szafach sterowniczych i puszkach przy maszynie – dzięki kompaktowym wymiarom.

Wskazówki Montażowe

Montaż podstawki na szynie TH35 (DIN) oraz podłączanie przewodów mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Zaciski Push-in umożliwiają beznarzędziowe podłączenie przewodów – wystarczy wsunąć odizolowany koniec. Moment dokręcania (jeśli dotyczy) oraz dopuszczalne przekroje przewodów należy sprawdzić w dokumentacji technicznej producenta. Przed rozpoczęciem prac bezwzględnie odłączyć zasilanie stacji.

FAQ

• Czy podstawka obsługuje podświetlenie LED? Podstawka BU20-P8+A4+0B nie posiada własnych diod LED – ewentualna sygnalizacja stanu zależy od zamontowanego na niej modułu I/O (niektóre moduły ET 200SP mają diody diagnostyczne).
• Jaki stopień ochrony ma podstawka? Producent nie podaje konkretnego stopnia ochrony IP dla tej podstawki. Standardowo elementy montowane w szafie sterowniczej mają ochronę przed dotykiem (IP20), co jest typowe dla aparatury modułowej. W przypadku montażu w środowisku przemysłowym należy zastosować odpowiednią obudowę.
• Czy styk podstawki pracuje w trybie NO/NC? Podstawka nie zawiera styków elektrycznych – jest jedynie jednostką bazową dla modułów I/O. Funkcja styku (normalnie otwarty, normalnie zamknięty) zależy od zamontowanego modułu i jego konfiguracji.
