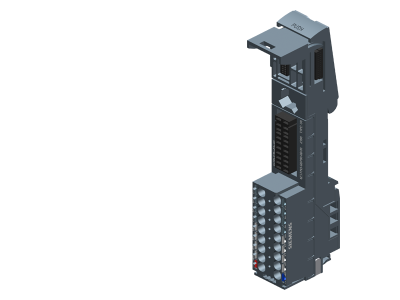

Podstawka dla modułów rozszerzeń BU20-P16+A0+2B, typ 0, SIMATIC ET 200SP | 6ES7193-6BP00-0BU0 Siemens

Alternatywny kod produktu: 6ES71936BP000BU0

Opis i Kluczowe Cechy

Podstawka BU20‑P16+A0+2B firmy Siemens (SIMATIC ET 200SP) to element rozproszonego systemu I/O przeznaczony do montażu modułów rozszerzeń. Oznaczenie P16 wskazuje na 16 miejsc dla modułów peryferyjnych, A0 oznacza brak zintegrowanego zasilania, a 2B – dwa miejsca dla modułów serwisowych/rozszerzeń. Dzięki temu konstruktor zyskuje elastyczność w konfiguracji struktury wejść/wyjść bez konieczności stosowania dodatkowych zasilaczy wewnątrz podstawki.

• 16 miejsc na moduły peryferyjne (P16): Umożliwia budowanie układów I/O o dużej gęstości – od 16 do nawet 64 kanałów w zależności od użytych modułów, bez zwiększania wymiarów szafy sterowniczej.
• Brak zintegrowanego zasilania (A0): Pozwala na swobodny dobór zasilacza zewnętrznego dopasowanego do obciążenia, co upraszcza dystrybucję energii w systemie ET 200SP.
• Dwa miejsca na moduły serwisowe/rozszerzeń (2B): Umożliwia montaż elementów takich jak moduły komunikacyjne, izolatory czy specjalistyczne interfejsy bez zajmowania miejsca na kanały I/O.
• Kompatybilność z SIMATIC ET 200SP: Gwarantuje bezproblemową integrację z istniejącą infrastrukturą Siemens – od CPU po oprogramowanie TIA Portal.
• Montaż na szynie DIN (TH35): Standardowe mocowanie skraca czas instalacji w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Podstawka BU20‑P16+A0+2B jest elementem systemu SIMATIC ET 200SP, który spełnia wymagania dyrektyw Unii Europejskiej (oznaczenie CE). Produkt zaprojektowano zgodnie z normami IEC/EN obowiązującymi dla przemysłowych systemów sterowania. Brak dodatkowych norm w dostarczonych danych – w praktyce oznacza to zgodność z typowymi wymaganiami dla aparatury montowanej na szynie DIN w środowisku przemysłowym.

Zastosowanie

Podstawka służy do mechanicznego i elektrycznego łączenia modułów rozszerzeń w systemie ET 200SP. Znajduje zastosowanie w rozproszonych strukturach I/O, gdzie wymagana jest elastyczna konfiguracja kanałów.

• Rozbudowa istniejących stacji ET 200SP o dodatkowe moduły wejść/wyjść cyfrowych i analogowych.
• Tworzenie lokalnych węzłów I/O w szafach sterowniczych w automatyce maszyn i procesów produkcyjnych.
• Realizacja systemów z redundancją lub specjalnymi interfejsami (np. moduły serwisowe w miejscach 2B) bez zmiany głównej podstawki.
• Modernizacja starszych instalacji – wymiana podstawki w ramach modernizacji do nowszych modułów ET 200SP.

Wskazówki Montażowe

Montaż podstawki może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami (np. SEP) po odłączeniu napięcia zasilającego. Podstawkę mocuje się na szynie DIN TH35 (35 mm) zgodnie z instrukcją producenta. Przed instalacją modułów należy upewnić się, że podstawka jest prawidłowo zablokowana na szynie. Moment dokręcania śrub zacisków – według dokumentacji technicznej systemu ET 200SP. Przekrój przewodów dobrać do spodziewanego obciążenia prądowego (typowo 0,5–1,5 mm² dla sygnałów). Nie przekraczać dopuszczalnych parametrów pracy systemu.

FAQ

• Czy podstawka wymaga oddzielnego zasilania? Nie – oznaczenie A0 wskazuje, że nie posiada zintegrowanego zasilacza. Napięcie dla modułów dostarczane jest przez dedykowany zasilacz zewnętrzny lub magistralę ET 200SP.
• Ile modułów peryferyjnych można zamontować? Podstawka BU20‑P16+A0+2B umożliwia montaż do 16 modułów peryferyjnych (P16) oraz dodatkowo dwóch modułów w miejscach 2B (np. moduły serwisowe). Liczba kanałów zależy od wybranych modułów.
• Jaki jest stopień ochrony podstawki? W dostarczonych danych nie określono stopnia IP. Standardowo elementy systemu ET 200SP montowane wewnątrz szaf sterowniczych pracują w warunkach IP20. W przypadku pracy w trudniejszym środowisku należy zastosować dodatkową obudowę.
