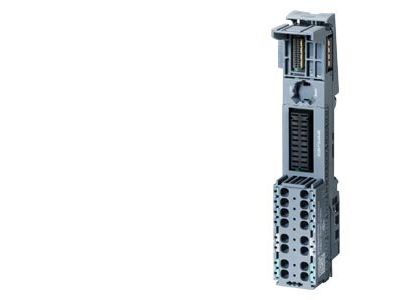

Podstawka dla modułów rozszerzeń BU20-P12+A4+0B, typ B0, zaciski wtykowe, 4 kanały, SIMATIC ET 200SP | 6ES7193-6BP20-0BB0 Siemens

Alternatywny kod produktu: 6ES71936BP200BB0

Opis i Kluczowe Cechy

Podstawka BU20-P12+A4+0B typu B0 z zaciskami wtykowymi Push-In i 4 kanałami AUX to element systemu SIMATIC ET 200SP od Siemens (symbol 6ES7193-6BP20-0BB0). Szerokość modułu 20 mm i wysokość 117 mm pozwalają na kompaktową zabudowę w szafie sterowniczej. Dzięki mostkowaniu w lewo oraz zaciskom Push-In skraca się czas okablowania i zwiększa niezawodność połączeń.

• Zaciski wtykowe Push-In: Beznarzędziowe, szybkie okablowanie – oszczędność czasu montażu i eliminacja ryzyka poluzowania połączeń.
• 4 kanały AUX (zaciski pomocnicze): Dodatkowe punkty przyłączeniowe dla elastycznego prowadzenia przewodów i rozbudowy układu.
• Mostkowanie w lewo: Ułatwiona dystrybucja potencjałów w systemie – redukcja liczby połączeń przewodowych.
• Szerokość 20 mm: Kompaktowa budowa umożliwia gęste upakowanie modułów, co jest kluczowe w małych szafkach sterowniczych przy maszynach.
• Kompatybilność z SIMATIC ET 200SP: Modułowy, skalowalny system rozproszonego I/O – możliwość konfiguracji do 64 modułów w dowolnej kombinacji.

Zgodność z Normami

Produkt jest integralną częścią systemu SIMATIC ET 200SP i spełnia wymagania europejskich norm oraz posiada certyfikat CE. System ET 200SP umożliwia realizację aplikacji z bezpieczeństwem funkcjonalnym do SIL 3 / PLe (w zależności od zastosowanych modułów fail-safe).

Zastosowanie

Podstawka BU20-P12+A4+0B typu B0 z zaciskami Push-In służy jako interfejs łączeniowy dla modułów rozszerzeń w rozproszonych systemach I/O automatyki przemysłowej.

• Rozproszone systemy sterowania w przemyśle produkcyjnym i procesowym.
• Instalacje w małych szafkach sterowniczych w bezpośrednim sąsiedztwie maszyn.
• Rozbudowa systemów automatyki o dodatkowe moduły I/O, komunikacyjne i technologiczne (cyfrowe, analogowe, fail-safe, Energy Meter, IO-Link).
• Aplikacje wymagające hot-swap – wymiana modułów podczas pracy bez przerywania procesu produkcyjnego.

Wskazówki Montażowe

Montaż podstawki BU20-P12+A4+0B powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną SIMATIC ET 200SP. Podstawkę montuje się na szynie DIN TH35. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Okablowanie wykonać zgodnie z obowiązującymi normami, dobierając przekrój przewodów do obciążenia. Zaciski Push-In umożliwiają beznarzędziowe podłączenie – wystarczy wprowadzić odizolowany przewód do zacisku. W przypadku przewodów z tulejkami należy użyć odpowiedniego narzędzia do zaciskania.

FAQ

• Jakie są wymiary podstawki BU20-P12+A4+0B? Szerokość wynosi 20 mm, wysokość 117 mm.
• Czy podstawka obsługuje hot-swap? Tak, system SIMATIC ET 200SP umożliwia wymianę modułów podczas pracy (hot-swapping), co zapewnia ciągłość procesu produkcyjnego.
• Jakie moduły można podłączyć do tej podstawki? Do podstawki można podłączyć moduły I/O (cyfrowe, analogowe, fail-safe), moduły komunikacyjne oraz technologiczne z rodziny SIMATIC ET 200SP, w tym warianty standardowe (ST), rozszerzone (HF) oraz podstawowe (BA).
