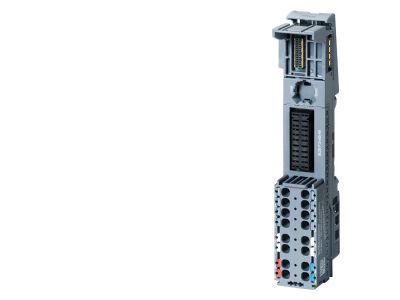

Podstawka dla modułów rozszerzeń, BU20-P12+A0+4B, typ B1, zaciski PUSH-IN, SIMATIC ET 200SP | 6ES7193-6BP20-0BB1 Siemens

Alternatywny kod produktu: 6ES71936BP200BB1

Opis i Kluczowe Cechy

Podstawka BU20-P12+A0+4B (symbol 6ES7193-6BP20-0BB1) należy do systemu SIMATIC ET 200SP – modułowego, skalowalnego i wysoce elastycznego rozproszonego systemu I/O. Typ B1, wyposażona w zaciski PUSH-IN, bez zacisków pomocniczych, zmostkowana w lewo. Szerokość zaledwie 20 mm i wysokość 117 mm pozwalają na montaż w niewielkich szafach sterowniczych, oszczędzając cenną przestrzeń instalacyjną.

• Szerokość 20 mm: Minimalne wymiary umożliwiają gęstą zabudowę w szafie, idealne do aplikacji o ograniczonej przestrzeni.
• Zaciski PUSH-IN: Beznarzędziowe podłączanie przewodów skraca czas montażu i eliminuje ryzyko poluzowania połączeń.
• Typ B1, zmostkowana w lewo: Umożliwia elastyczne łączenie potencjałów w grupie modułów, redukując potrzebę stosowania dodatkowych przewodów mostkujących.
• System SIMATIC ET 200SP: Obsługa do 64 modułów wejścia/wyjścia dowolnej kombinacji, hot swapping (wymiana w czasie pracy) oraz szeroki wybór modułów funkcyjnych (ST, HF, HS, BA) dla optymalnego dopasowania do budżetu i zadania.
• Kompatybilność z BusAdapter: Dowolny wybór technologii przyłącza PROFINET (np. RJ45, FO, FastConnect) bez zmiany podstawki – zwiększa elastyczność projektu.

Zgodność z Normami

Produkt przeznaczony do pracy w systemach automatyki przemysłowej. Spełnia wymagania dyrektyw unijnych i posiada certyfikat CE. Zalecany montaż zgodny z wytycznymi producenta oraz obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Podstawka BU20-P12+A0+4B jest elementem nośnym dla modułów rozszerzeń SIMATIC ET 200SP. Stosowana w rozproszonych systemach I/O, gdzie kluczowa jest kompaktowość, szybki montaż i niezawodność.

• Budowa rozproszonych stacji I/O w pobliżu maszyn w przemyśle produkcyjnym.
• Sterowanie i monitoring procesów w szafach o ograniczonej przestrzeni.
• Integracja z centralnymi sterownikami PLC (SIMATIC S7-1500, S7-1200) przez PROFINET lub PROFIBUS.
• Realizacja aplikacji wymagających hot swappingu – np. linie pakujące lub transportowe, gdzie przestoje są niedopuszczalne.

Wskazówki Montażowe

Montaż podstawki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilania. Element mocuje się na szynie nośnej TH35 (DIN) zgodnie z dokumentacją systemu ET 200SP. Przed podłączeniem przewodów należy sprawdzić, czy zaciski PUSH-IN są otwarte (gotowe do włożenia). Moment dokręcania śrub mocujących (jeśli występują) oraz przekrój przewodów dobrać według specyfikacji producenta. Bezwzględnie przestrzegać zasad bezpieczeństwa przy pracach pod napięciem.

FAQ

• Czy podstawka posiada podświetlenie LED? Podstawka BU20-P12+A0+4B nie ma wbudowanego podświetlenia. Sygnalizacja stanu (jeśli wymagana) realizowana jest przez moduły I/O lub dodatkowe elementy.
• Jaki jest stopień ochrony (IP) podstawki? Producent nie podaje osobnego stopnia ochrony dla podstawki. W systemie ET 200SP ochrona przed pyłem i wilgocią zapewniana jest przez obudowę szafy sterowniczej (typowe IP20 dla wnętrza szafy).
• Czy zaciski PUSH-IN umożliwiają podłączenie przewodów wielożyłowych? Tak, zaciski PUSH-IN akceptują przewody jedno- i wielożyłowe (linka) o odpowiednim przekroju – szczegółowe dane w karcie katalogowej producenta. Nie wymagają użycia narzędzi do zaciskania.
