Podstawka dla modułów rozszerzeń BU15-P16+A10+2D, typ A0, PUSH-IN, 15x141mm, SIMATIC ET 200SP | 6ES7193-6BP20-0DA0 Siemens

Opis i Kluczowe Cechy

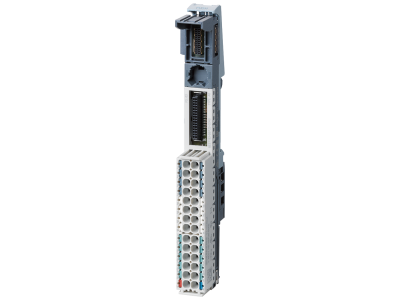

Podstawka BaseUnit o oznaczeniu BU15-P16+A10+2D (typ A0) stanowi fundament dla modułów rozszerzeń w ramach rozproszonego systemu wejść/wyjść SIMATIC ET 200SP firmy Siemens. Jest to element kluczowy dla zapewnienia integralności elektrycznej i mechanicznej całego systemu. Dzięki szerokości wynoszącej zaledwie 15 mm oraz wysokości 141 mm, moduł ten pozwala na znaczną oszczędność miejsca w szafie sterowniczej, co jest priorytetem w nowoczesnych instalacjach automatyki przemysłowej. Urządzenie zostało wyposażone w 16 zacisków procesowych typu PUSH-IN, co eliminuje konieczność używania specjalistycznych narzędzi podczas podłączania przewodów i gwarantuje trwały, odporny na wibracje styk elektryczny. Dodatkowo, podstawka posiada 10 zacisków pomocniczych (AUX) oraz 2 zaciski diagnostyczne/dodatkowe, co znacząco zwiększa elastyczność w zakresie dystrybucji potencjałów.

• Technologia PUSH-IN: Pozwala na szybki montaż przewodów sztywnych oraz elastycznych z tulejkami bez użycia wkrętaka.
• Typ A0: Zapewnia pełną kompatybilność z szeroką gamą modułów peryferyjnych systemu ET 200SP.
• Kompaktowa budowa: Szerokość 15 mm umożliwia budowę gęstych upakowań sygnałów na szynie DIN.
• Zintegrowana szyna napięciowa: Umożliwia łatwe mostkowanie zasilania pomiędzy sąsiednimi modułami BaseUnit.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi, co potwierdzają liczne certyfikaty. Podstawka spełnia wymagania normy IEC 61131-2, dotyczącą sterowników programowalnych i ich wyposażenia peryferyjnego. System SIMATIC ET 200SP posiada dopuszczenia CE, UL oraz cULus, co pozwala na jego bezpieczne stosowanie na rynkach globalnych, w tym w Unii Europejskiej oraz Ameryce Północnej. Stopień ochrony IP20 gwarantuje bezpieczeństwo przed dotykiem części pod napięciem przez personel techniczny, zgodnie z normą EN 60529.

Zastosowanie

Podstawka BU15-P16+A10+2D znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka skalowalność i niezawodność systemu sterowania. Jest idealnym rozwiązaniem dla systemów rozproszonych komunikujących się poprzez sieć PROFINET. Dzięki swojej uniwersalności, jest wykorzystywana w budowie maszyn, liniach produkcyjnych w branży automotive, systemach gospodarki wodno-ściekowej oraz w zaawansowanych układach HVAC. Możliwość podłączenia do 64 modułów wejść/wyjść do jednego modułu interfejsu sprawia, że system ten jest niezwykle elastyczny w adaptacji do specyficznych potrzeb procesowych.

Wskazówki Montażowe

Montaż podstawki odbywa się na standardowej szynie montażowej DIN (TH35). Przed przystąpieniem do instalacji należy upewnić się, że szyna jest prawidłowo uziemiona. Podstawki BaseUnit łączy się ze sobą bocznie, tworząc magistralę wewnętrzną systemu. Podczas podłączania przewodów do zacisków PUSH-IN, zaleca się zachowanie odpowiedniej długości odizolowania żyły, aby zapewnić optymalny kontakt elektryczny. W przypadku stosowania przewodów linkowych bez tulejek, należy zwolnić sprężynę zacisku za pomocą dedykowanego przycisku. Należy pamiętać o zamontowaniu modułu terminatora na końcu całej konfiguracji stacji ET 200SP, co jest niezbędne do poprawnego zamknięcia pętli komunikacyjnej.

FAQ

• Czy podstawka wymaga specjalnych narzędzi do montażu przewodów? Nie, dzięki technologii PUSH-IN montaż przewodów sztywnych odbywa się poprzez ich bezpośrednie wciśnięcie w zacisk.
• Jaka jest różnica między typem A0 a innymi typami BaseUnit? Typ A0 określa specyficzny układ pinów i kodowanie mechaniczne, które musi być zgodne z wybranym modułem elektronicznym ET 200SP.
• Czy mogę wymienić moduł elektroniczny bez demontażu okablowania? Tak, konstrukcja BaseUnit pozwala na wymianę modułu I/O (tzw. Hot Swapping) bez konieczności odłączania przewodów od zacisków procesowych.
