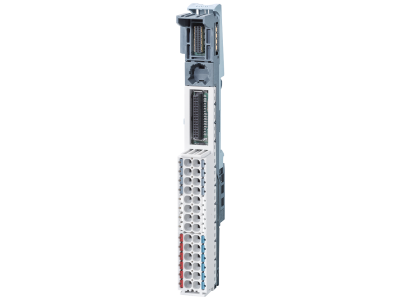

Podstawka dla modułów rozszerzeń BU15-P16+A0+12D/T. TYP A1, zaciski wtykowe, 10 KA, SIMATIC ET 200SP | 6ES7193-6BP40-0DA1 Siemens

Alternatywny kod produktu: 6ES71936BP400DA1

Opis i Kluczowe Cechy

Podstawka Siemens SIMATIC ET 200SP BU15-P16+A0+12D/T (symbol 6ES7193-6BP40-0DA1) to element systemu rozproszonego I/O, przeznaczona do montażu modułów rozszerzeń. Dzięki szerokości zaledwie 15 mm oraz wysokości 141 mm umożliwia gęste upakowanie w szafie sterowniczej. Wyposażona w 10 kanałów pomocniczych AUX, nową grupę zasilającą oraz wbudowaną kompensację temperatury, zapewnia elastyczność konfiguracji i stabilną pracę w zmiennych warunkach. Zaciski wtykowe push-in skracają czas okablowania – montaż odbywa się bez użycia narzędzi.

• 10 kanałów pomocniczych AUX: Dodatkowe zaciski ułatwiają okablowanie czujników i siłowników, redukują liczbę połączeń w szafie.
• Nowa grupa zasilająca: Umożliwia oddzielne zasilanie modułów rozszerzeń, co poprawia diagnostykę i niezależność obwodów.
• Wbudowana kompensacja temperatury: Zwiększa stabilność pomiarów i niezawodność w środowisku o zmiennej temperaturze.
• Zaciski push-in (wtykowe): Szybkie i pewne łączenie przewodów bez śrub – oszczędność czasu przy instalacji i serwisie.
• Kompatybilność z SIMATIC ET 200SP: Dedykowana do modułów rozszerzeń systemu, zapewnia łatwą rozbudowę istniejących konfiguracji.

Zgodność z Normami

Podstawka produkcji Siemens jest zgodna z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Wszystkie komponenty systemu SIMATIC ET 200SP spełniają standardy bezpieczeństwa i jakości wymagane w automatyce przemysłowej.

Zastosowanie

Podstawka BU15-P16+A0+12D/T jest przeznaczona do montażu w szafach sterowniczych w ramach systemu SIMATIC ET 200SP. Umożliwia elastyczne dodawanie modułów rozszerzeń do centralnych jednostek sterujących.

• Rozbudowa centralnych sterowników PLC o dodatkowe moduły wejść/wyjść.
• Tworzenie nowych grup zasilających w rozproszonych systemach I/O.
• Wykorzystanie kanałów AUX do sygnalizacji stanów czy zasilania czujników.
• Automatyka budynkowa i przemysłowa wymagająca modułowej, skalowalnej architektury.

Wskazówki Montażowe

Montaż podstawki oraz wszelkie prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Podstawkę montuje się na szynie DIN TH35 (standardowa szyna 35 mm). Przewody należy podłączać do zacisków push-in zgodnie z zaleceniami producenta – nie wymagają one użycia narzędzi, ale konieczne jest odizolowanie końcówek na odpowiednią długość. Przekrój przewodów dobierać do prądu obciążenia (zgodnie z dokumentacją systemu). Moment dokręcania nie dotyczy zacisków wtykowych – ważne jest prawidłowe osadzenie przewodu w gnieździe aż do wyczuwalnego zatrzaśnięcia.

FAQ

• Czy podstawka posiada zaciski śrubowe? Nie, podstawka wyposażona jest w zaciski wtykowe push-in, które umożliwiają szybkie podłączenie przewodów bez użycia śrubokręta.
• Ile kanałów pomocniczych AUX oferuje podstawka? Podstawka BU15-P16+A0+12D/T posiada 10 kanałów pomocniczych AUX, które mogą być wykorzystane do okablowania dodatkowych sygnałów lub zasilania.
• Czy podstawka wymaga osobnego zasilania? Tak, w podstawce zintegrowano nową grupę zasilającą, co pozwala na oddzielne zasilanie modułów rozszerzeń niezależnie od magistrali komunikacyjnej.
