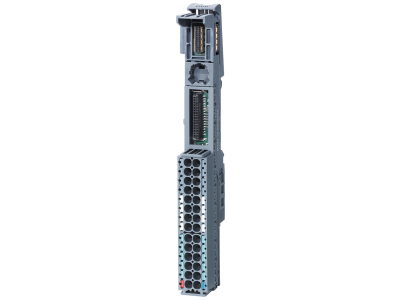

Podstawka dla modułów rozszerzeń BU15-P16+A0+12B/T, TYP A1, zaciski wtykowe, 10 KA, SIMATIC ET 200SP | 6ES7193-6BP40-0BA1 Siemens

Opis i Kluczowe Cechy

Podstawka BaseUnit SIMATIC ET 200SP o oznaczeniu BU15-P16+A0+12B/T (Typ A1) to kluczowy element konstrukcyjny systemu rozproszonych wejść/wyjść firmy Siemens. Urządzenie zostało zaprojektowane z myślą o maksymalnej oszczędności miejsca w szafie sterowniczej, oferując kompaktową szerokość wynoszącą zaledwie 15 mm przy wysokości 141 mm. Wykorzystanie technologii zacisków typu Push-in pozwala na beznarzędziowy montaż przewodów, co znacząco skraca czas prefabrykacji rozdzielnic i minimalizuje ryzyko błędów montażowych. Model ten charakteryzuje się brakiem nowych grup zasilających (złącze po lewej stronie służy do kontynuacji istniejącej grupy zasilającej), co pozwala na płynne mostkowanie potencjałów między sąsiednimi modułami bez konieczności dodatkowego okablowania zewnętrznego.

• Zaciski Push-in: Umożliwiają szybkie i pewne połączenie przewodów sztywnych oraz elastycznych z tulejkami.
• 10 kanałów pomocniczych AUX: Dodatkowe zaciski pozwalają na elastyczne rozprowadzenie potencjałów pomocniczych w obrębie stacji.
• Typ A1: Pełna kompatybilność z szeroką gamą modułów peryferyjnych systemu ET 200SP.
• Kompaktowa budowa: Szerokość 15 mm pozwala na optymalne zagospodarowanie szyny DIN.
• Wbudowana kompensacja: Zapewnia stabilną pracę układów pomiarowych i elektronicznych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi, co gwarantuje niezawodność w trudnych warunkach eksploatacyjnych. Podstawka spełnia wymagania normy IEC 61131-2 dotyczącą sterowników programowalnych oraz posiada certyfikację CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej (EMC). System SIMATIC ET 200SP jest również testowany pod kątem odporności na wibracje i wstrząsy, co czyni go idealnym rozwiązaniem dla przemysłu ciężkiego i maszynowego.

Zastosowanie

Podstawka BU15-P16+A0+12B/T znajduje szerokie zastosowanie w nowoczesnych systemach automatyki przemysłowej, gdzie wymagana jest wysoka gęstość upakowania sygnałów. Jest idealnym rozwiązaniem dla:

• Budowy rozproszonych wysp I/O w systemach sterowania opartych o sterowniki S7-1200 oraz S7-1500.
• Aplikacji wymagających częstej modyfikacji lub rozbudowy systemu dzięki modułowej architekturze.
• Szaf sterowniczych o ograniczonej przestrzeni montażowej.
• Systemów wymagających dodatkowych zacisków pomocniczych (AUX) do zasilania czujników lub elementów wykonawczych.

Wskazówki Montażowe

Montaż podstawki BaseUnit odbywa się poprzez zatrzaśnięcie jej na standardowej szynie montażowej DIN TH35. Przed instalacją modułu elektronicznego należy upewnić się, że kodowanie mechaniczne jest zgodne z typem podstawki. Podczas podłączania przewodów do zacisków Push-in, zaleca się stosowanie przewodów o odpowiednim przekroju, co gwarantuje optymalny styk elektryczny i odporność na wyrwanie. Dzięki wbudowanemu złączu po lewej stronie, podstawka automatycznie przejmuje potencjały zasilające od poprzedniego modułu w grupie, co eliminuje konieczność stosowania zewnętrznych mostków grzebieniowych.

FAQ

1. Czy ta podstawka tworzy nową grupę zasilającą?
Nie, model BU15-P16+A0+12B/T służy do kontynuacji grupy zasilającej (złącze po lewej stronie). Aby stworzyć nową grupę, należy zastosować podstawkę typu Light BaseUnit.

2. Jakie przewody można stosować z zaciskami Push-in?
Zaciski obsługują przewody sztywne oraz elastyczne z tulejkami izolowanymi. Montaż polega na prostym wciśnięciu przewodu w otwór zaciskowy.

3. Do czego służą zaciski AUX?
Zaciski AUX (10 kanałów) to dodatkowe punkty przyłączeniowe, które mogą być wykorzystane do indywidualnego rozprowadzenia potencjałów wewnątrz stacji ET 200SP, co zwiększa elastyczność projektowania układu.
