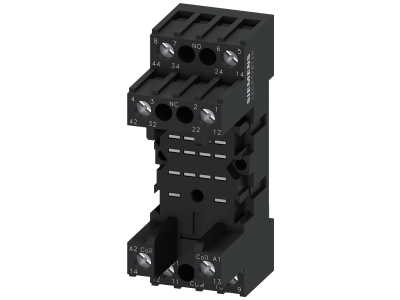

Podstawa wtykowa dla przekaźnikówPT ze stykami 2CO, standardowa, szer. 28mm, przył.śrubowe | LZS:PT78720 Siemens

Alternatywny kod produktu: LZS:PT78720

Opis i Kluczowe Cechy

Podstawa wtykowa LZS:PT78720 dedykowana do przekaźników serii PT (np. PT5xx, PT7xx) wyposażona w dwa zestawy styków przełącznych 2CO. Dzięki standardowej szerokości 28 mm (2 moduły) oraz przyłączu śrubowemu zapewnia pewne i trwałe połączenie przewodów przy jednoczesnej optymalizacji miejsca w rozdzielnicy. Konstrukcja gwarantuje stabilne osadzenie przekaźnika oraz łatwą wymianę bez użycia narzędzi.

• Styki 2CO (dwa przełączne): Umożliwiają niezależne sterowanie dwoma obwodami elektrycznymi z jednego przekaźnika – idealne do układów sygnalizacji, sterowania lub separacji galwanicznej.
• Standardowa szerokość 28 mm: Zajmuje tylko dwa moduły na szynie DIN TH35, co oszczędza miejsce w rozdzielnicy i ułatwia rozplanowanie aparatury.
• Przyłącze śrubowe: Gwarantuje pewny i trwały zacisk przewodów – odporny na wibracje, łatwy w montażu i demontażu bez specjalistycznych narzędzi.
• Kompatybilność z przekaźnikami serii PT: Produkt zaprojektowany do współpracy z popularnymi przekaźnikami PT, zapewniając powtarzalne połączenie elektryczne oraz mechaniczną stabilność.
• Uniwersalne zastosowanie: Sprawdza się w szafach sterowniczych, rozdzielnicach oraz układach automatyki przemysłowej i budynkowej.

Zgodność z Normami

Podstawa wtykowa LZS:PT78720 spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Jej konstrukcja jest zgodna z obowiązującymi standardami dla osprzętu modułowego montowanego na szynie DIN TH35. Szczegółowe dane dotyczące norm produktowych dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Podstawa wtykowa z przyłączem śrubowym jest przeznaczona do montażu w rozdzielnicach i szafach sterowniczych, gdzie wymagane jest niezawodne i szybkie łączenie przekaźników sygnałowych lub wykonawczych. Sprawdza się w następujących scenariuszach:

• Sterowanie odbiornikami poprzez przekaźniki PT w obwodach oświetlenia, ogrzewania lub wentylacji.
• Przekazywanie impulsów sterujących do styczników, przekaźników mocy lub wejść PLC w systemach automatyki.
• Sygnalizacja stanów pracy (np. załączenie alarmu, sygnalizacja awarii) z możliwością separacji galwanicznej obwodów.
• Integracja z systemami automatyki budynkowej (BMS) – łatwa wymiana i diagnostyka dzięki wtykowej budowie.

Wskazówki Montażowe

Montaż i podłączenie podstawy wtykowej LZS:PT78720 może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Produkt montuje się na szynie DIN TH35 (35 mm) – zatrzaskuje się przez kliknięcie. Przekrój przewodów przyłączanych do zacisków śrubowych należy dobrać do prądu obciążenia (maksymalny przekrój zgodnie z danymi producenta, zwykle do 2,5 mm² dla pojedynczego przewodu). Moment dokręcania śrub – zgodnie z dokumentacją (typowy zakres 0,5–0,8 Nm). Po zakończeniu montażu sprawdzić poprawność osadzenia przekaźnika.

FAQ

• Czy podstawa jest kompatybilna ze wszystkimi przekaźnikami serii PT? Tak, podstawa LZS:PT78720 została zaprojektowana do standardowych przekaźników PT (np. PT5xx, PT7xx) z rozstawem wyprowadzeń zgodnym z normą branżową. Przed montażem zaleca się weryfikację zgodności wymiarów.
• Jaki stopień ochrony ma ta podstawa? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic – jego stopień ochrony wynosi standardowo IP20 (ochrona przed ciałami stałymi o średnicy >12 mm, brak ochrony przed wodą). Szczegóły w karcie katalogowej producenta.
• Czy styki 2CO są normalnie otwarte czy zamknięte? Styki 2CO to zestawy przełączne (jeden NO + jeden NC w każdym), co pozwala na dowolną konfigurację w zależności od potrzeb aplikacji – stan spoczynkowy zależy od zastosowanego przekaźnika.
