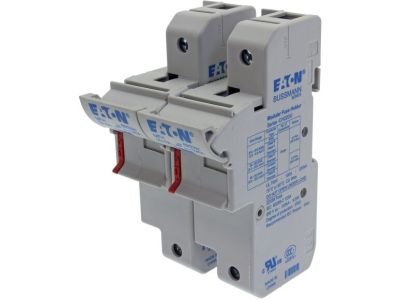

Podstawa wkładki cylindrycznej 22x58, 2p, 125A, 690 Vac | CH222DU Eaton

Alternatywny kod produktu: CH222DU

Opis i Kluczowe Cechy

Podstawa wkładki cylindrycznej CH222DU to niskonapięciowy uchwyt bezpiecznikowy o prądzie znamionowym 125 A i napięciu 690 V AC. Dwu biegunowa konstrukcja umożliwia jednoczesne odłączenie dwóch faz, co zwiększa bezpieczeństwo obsługi. Przeznaczona do wkładek o wymiarach 22 x 58 mm typu C22M i C22G. Stopień ochrony IP20 zapewnia ochronę przed przypadkowym dotknięciem części czynnych.

• Prąd znamionowy 125 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 690 V AC: Dedykowana do instalacji przemysłowych o podwyższonym napięciu.
• 2 bieguny (2P): Jednoczesne rozłączanie dwóch przewodów fazowych – kluczowe dla odłączania zasilania w układach trójfazowych.
• Kompatybilność z wkładkami C22M i C22G: Gotowe rozwiązanie dla wkładek cylindrycznych 22x58 mm, ułatwiające dobór i wymianę.
• Stopień ochrony IP20: Chroni przed dostępem do części pod napięciem przy montażu w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Podstawa CH222DU spełnia wymagania norm IEC 60269-1 oraz IEC 60269-2, a także jest zgodna z wymogami UL. Posiada certyfikat CE, potwierdzający zgodność z europejskimi przepisami bezpieczeństwa.

Zastosowanie

Podstawa wkładki cylindrycznej znajduje zastosowanie w obwodach zabezpieczających przed przeciążeniami i zwarciami w instalacjach niskiego napięcia. Sprawdza się w środowiskach przemysłowych, gdzie wymagana jest niezawodna ochrona odbiorników.

• Ochrona obwodów silnikowych i dystrybucyjnych w rozdzielniach przemysłowych.
• Zabezpieczanie linii zasilających maszyny i urządzenia w zakładach produkcyjnych.
• Stosowanie jako element rozłącznika bezpiecznikowego w szafach sterowniczych i tablicach rozdzielczych.
• Współpraca z systemami automatyki budynkowej przy wymaganiu separacji galwanicznej.

Wskazówki Montażowe

Montaż podstawy CH222DU może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Podłączaj przewody o przekroju dobranym do prądu 125 A, a moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta. Podstawa przeznaczona jest do montażu w obudowach o stopniu ochrony co najmniej IP20.

FAQ

• Jaki jest wymiar wkładek pasujących do podstawy CH222DU? Podstawa jest przeznaczona do wkładek cylindrycznych o wymiarach 22 x 58 mm typu C22M i C22G.
• Jaki stopień ochrony ma podstawa? Deklarowany stopień ochrony to IP20, co oznacza ochronę przed dotknięciem obcych części palcami oraz przed ciałami stałymi o średnicy powyżej 12,5 mm.
• Czy podstawa jest zgodna z normami IEC? Tak, spełnia wymogi norm IEC 60269-1 oraz IEC 60269-2, a także posiada certyfikację UL.
