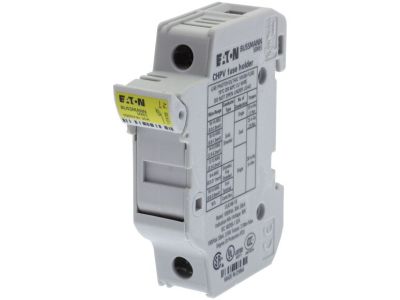

Podstawa wkładki cylindrycznej, 1-bieg, 10x38, gPV, 32A, 1000VDC | CHPV1U Eaton

Opis i Kluczowe Cechy

Podstawa wkładki cylindrycznej EATON CHPV1U to zaawansowane rozwiązanie dedykowane do ochrony systemów fotowoltaicznych (PV). Urządzenie zostało zaprojektowane do pracy z wkładkami o charakterystyce gPV i wymiarach 10x38 mm, oferując niezawodną ochronę przy prądzie znamionowym do 32 A oraz napięciu roboczym sięgającym 1000 V DC. Dzięki modułowej konstrukcji, podstawa idealnie integruje się z nowoczesnymi rozdzielnicami prądu stałego. Kluczowym atutem jest zastosowanie oznaczenia kolorystycznego, które ułatwia szybką identyfikację obwodów oraz statusu urządzenia. Solidna obudowa wykonana z materiałów odpornych na wysokie temperatury pozwala na współpracę z przewodami o klasie temperaturowej 75°C lub 90°C, co jest kluczowe w wymagających warunkach pracy instalacji solarnych.

• Wysokie napięcie znamionowe: Przystosowanie do pracy w systemach 1000 V DC gwarantuje bezpieczeństwo w rozbudowanych stringach fotowoltaicznych.
• Wszechstronność przyłączy: Zaciski umożliwiają podłączenie cienkich przewodów wielożyłowych, zacisków widełkowych oraz listew typu comb-bus.
• Kompaktowa budowa: 1-biegunowa konstrukcja modułowa oszczędza miejsce na szynie DIN (TS35).
• Trwałość: Możliwość stosowania przewodów wysokotemperaturowych przy odpowiednim uwzględnieniu współczynników redukcyjnych mocy przyłączeniowej.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co potwierdzają liczne certyfikaty i atesty. Podstawa EATON CHPV1U jest zgodna z normami IEC oraz UL, co czyni ją rozwiązaniem globalnym, dopuszczonym do użytku na rynkach europejskich i amerykańskich. Posiada certyfikację cULus, CCC, CSA oraz UR, co jest gwarancją najwyższej jakości wykonania i powtarzalności parametrów technicznych. Specjalistyczna charakterystyka gPV zapewnia optymalną ochronę modułów fotowoltaicznych przed prądami wstecznymi i przeciążeniami.

Zastosowanie

Podstawa bezpiecznikowa CHPV1U jest dedykowana przede wszystkim do branży odnawialnych źródeł energii. Znajduje zastosowanie w:

• Skrzynkach przyłączeniowych (Combiner Boxes) w instalacjach fotowoltaicznych.
• Zabezpieczaniu pojedynczych łańcuchów (stringów) paneli PV przed skutkami zwarć.
• Systemach magazynowania energii pracujących przy wysokim napięciu stałym.
• Przemysłowych układach DC wymagających precyzyjnego zabezpieczenia wkładką cylindryczną 10x38 mm.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm. Dzięki modułowej szerokości, podstawa łatwo zatrzaskuje się na szynie, zapewniając stabilne mocowanie. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwały kontakt elektryczny i zminimalizować rezystancję przejścia, co jest kluczowe przy prądach rzędu 32 A. Urządzenie jest przystosowane do pracy z przewodami miedzianymi o izolacji wytrzymującej 75°C lub 90°C. W przypadku stosowania listew grzebieniowych (comb-bus), należy upewnić się, że są one kompatybilne z systemem zacisków widełkowych producenta EATON.

FAQ

• Czy podstawa zawiera wkładkę bezpiecznikową w zestawie? Nie, wkładki bezpiecznikowe 10x38 mm gPV należy dokupić osobno, dopasowując ich prąd znamionowy do parametrów chronionego obwodu.
• Czy można stosować tę podstawę w obwodach prądu przemiennego (AC)? Produkt został zoptymalizowany i certyfikowany do pracy w obwodach prądu stałego (DC) do 1000 V, co jest standardem w fotowoltaice.
• Jakie przewody są zalecane do podłączenia? Zaleca się stosowanie przewodów miedzianych, w tym cienkich przewodów wielożyłowych. Podstawa jest kompatybilna z systemami szynowymi comb-bus, co przyspiesza montaż w rozdzielnicach wielosekcyjnych.
