Podstawa wkł. cyl. 10x38, 1p, 32A, 690 Vac, wskaźnik 1P 10X38MFH30A 600VMidget -indicator/Neu | CHM1DIU Eaton

Alternatywny kod produktu: CHM1DIU

Opis i Kluczowe Cechy

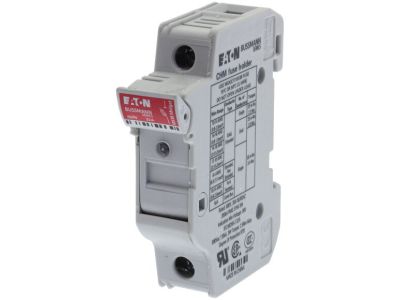

Podstawa bezpiecznikowa CHM1DIU przeznaczona do wkładek cylindrycznych 10x38 mm. Jednobiegunowa konstrukcja o prądzie znamionowym 32 A i napięciu 690 V AC gwarantuje bezpieczne zabezpieczenie przeciążeniowe i zwarciowe w obwodach o znacznym obciążeniu. Wbudowany wskaźnik optyczny informuje o przepaleniu wkładki, co skraca czas diagnostyki i przestoju instalacji.

• Prąd znamionowy 32 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, zapewniając odpowiednią rezerwę mocy i niskie straty przewodzenia.
• Napięcie znamionowe 690 V AC: wysoka izolacja i zdolność wyłączania, odpowiednia do zastosowań w sieciach trójfazowych przemysłowych oraz w układach silnikowych.
• Konstrukcja 1-biegunowa: dedykowana do ochrony pojedynczej fazy, oszczędność miejsca w rozdzielnicy przy jednoczesnym zachowaniu bezpieczeństwa.
• Wskaźnik zadziałania: wizualna sygnalizacja przepalenia wkładki topikowej, umożliwiająca szybką lokalizację uszkodzonego obwodu bez konieczności zdejmowania pokryw.
• Przystosowana do wkładek cylindrycznych 10x38 mm: standardowy wymiar zapewnia kompatybilność z popularnymi wkładkami gG/gM, co ułatwia selekcję zabezpieczeń.

Zgodność z Normami

Podstawa bezpiecznikowa CHM1DIU została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania stawiane podstawom bezpiecznikowym stosowanym w instalacjach niskiego napięcia, co potwierdza jej niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Podstawa bezpiecznikowa CHM1DIU przeznaczona jest do montażu na szynie TH35 w rozdzielnicach i szafach sterowniczych. Stanowi element zabezpieczenia przeciążeniowego i zwarciowego w obwodach oświetleniowych, silnikowych oraz sterowniczych.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i komercyjnych.
• Zabezpieczenie odbiorników przemysłowych, np. silników, pomp, wentylatorów.
• W układach sterowania i automatyki jako zabezpieczenie obwodów pomocniczych.
• W rozdzielnicach głównych i podrozdzielniach do wydzielania poszczególnych obwodów.

Wskazówki Montażowe

Montaż oraz wymiana wkładek topikowych powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) po uprzednim odłączeniu napięcia. Podstawę należy zamontować na szynie montażowej TH35 (DIN). Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową i wymaganiami instalacji. Moment dokręcania zacisków oraz parametry przyłączenia sprawdzić w dokumentacji producenta. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem.

FAQ

• Czy podstawa CHM1DIU posiada wskaźnik zadziałania? Tak, wyposażona jest we wskaźnik optyczny informujący o przepaleniu wkładki topikowej (dotyczy wkładek z sygnalizacją).
• Do jakich wkładek topikowych pasuje podstawa CHM1DIU? Przeznaczona jest do wkładek cylindrycznych o wymiarach 10x38 mm, typowo gG/gM.
• Jakie napięcie znamionowe ma podstawa? Napięcie znamionowe wynosi 690 V AC – pozwala na stosowanie w sieciach trójfazowych o napięciu fazowym do 400 V i międzyfazowym do 690 V.
