Podstawa rozłącznika z wtykiem, 1-bieg, 25A, Z-SLS/CEK25/1 | 263136 Eaton

Alternatywny kod produktu: Z-SLS/CEK25/1

Opis i Kluczowe Cechy

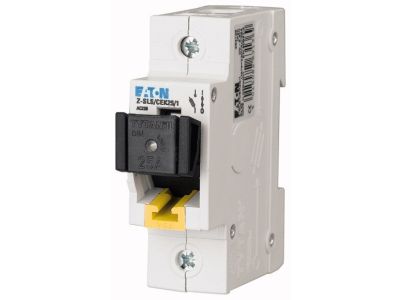

Podstawa rozłącznika z wtykiem Z-SLS/CEK25/1 (263136) to 1-biegunowy element aparatury modułowej o prądzie znamionowym 25 A. Przeznaczona do budowy rozłączników bezpiecznikowych, łączy funkcję odłączania obwodu z możliwością kodowania prądu za pomocą wkładek bezpiecznikowych. Napięcie znamionowe robocze w konfiguracji 1-biegunowej wynosi 60–230 V AC / 60–110 V DC, a w konfiguracjach 2-biegunowej, 1+N, 3-biegunowej oraz 3+N – 60–400 V AC (2-biegunowa także 60–220 V DC). Szerokość modułu nie została określona w dokumentacji.

• Prąd znamionowy 25 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, eliminując ryzyko przegrzania styków przy prawidłowym doborze wkładek bezpiecznikowych.
• Kodowanie prądu zestawem bezpieczników: umożliwia jednoznaczne przypisanie wartości prądowej do danego obwodu, co podnosi bezpieczeństwo eksploatacji i ułatwia identyfikację.
• Możliwość plombowania: zabezpiecza przed nieautoryzowaną zmianą ustawień lub wymianą wkładek, co jest kluczowe w instalacjach komercyjnych i przemysłowych.
• Prowadzenie podwójnego przewodu po obu stronach: upraszcza okablowanie i zwiększa elastyczność podłączeń – możliwość zasilania dwóch odbiorników z jednego zacisku (przy zachowaniu odpowiedniego przekroju).
• Wersja z wtykiem: ułatwia szybki montaż i demontaż podstawy bez użycia narzędzi, idealna do rozwiązań wymagających częstej wymiany bezpieczników.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Szczegółowe numery norm nie zostały podane w dokumentacji producenta.

Zastosowanie

Podstawa rozłącznika Z-SLS/CEK25/1 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przeciążeniowa i zwarciowa z możliwością odłączenia obwodu oraz wizualną kontrolą stanu bezpiecznika. Sprawdza się w:

• Rozdzielnicach mieszkaniowych i biurowych jako element zabezpieczenia obwodów gniazd, oświetlenia i urządzeń AGD.
• Instalacjach przemysłowych i handlowych, gdzie konieczne jest plombowanie dostępu do wkładek bezpiecznikowych.
• Układach sterowania i automatyki budynkowej – jako odłącznik obwodu zasilającego styczniki, przekaźniki lub sterowniki PLC.
• Liniach zasilających maszyny i urządzenia, gdzie przewidziano możliwość szybkiej wymiany bezpiecznika bez demontażu całej aparatury.

Wskazówki Montażowe

Montaż podstawy rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 25 A oraz charakterem obciążenia. Momenty dokręcania śrub zaciskowych muszą być zgodne z dokumentacją producenta – nieprawidłowe dociśnięcie może prowadzić do przegrzania połączeń. Zalecane stosowanie wkładek bezpiecznikowych o odpowiedniej charakterystyce (gG/gL).

FAQ

• Jakie napięcie może być podłączone do podstawy w konfiguracji 1-biegunowej? W przypadku montażu 1-biegunowego napięcie znamionowe robocze wynosi 60–230 V AC lub 60–110 V DC. Dla konfiguracji 2-biegunowej, 1+N, 3-biegunowej oraz 3+N dopuszczalne jest napięcie do 400 V AC (2-bieg. także do 220 V DC).
• Czy podstawa umożliwia plombowanie? Tak, producent przewidział możliwość plombowania, co zapobiega nieuprawnionej ingerencji w zabezpieczenie obwodu.
• Czy można podłączyć dwa przewody do jednego zacisku? Tak, konstrukcja pozwala na prowadzenie podwójnego przewodu po obu stronach podstawy (górnej i dolnej). Należy jednak pamiętać o zachowaniu odpowiedniego przekroju łącznego nieprzekraczającego dopuszczalnej obciążalności zacisku.
