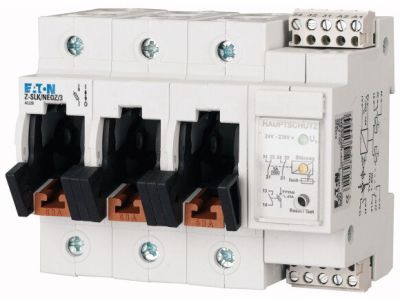

Podstawa rozłącznika z kontrolą zabezpieczeń 3-bieg, 63A, Z-SLK/NEOZ/3 | 248240 Eaton

Alternatywny kod produktu: Z-SLK/NEOZ/3

Opis i Kluczowe Cechy

Podstawa rozłącznika z kontrolą zabezpieczeń 3-bieg, model Z-SLK/NEOZ/3 (symbol 248240), to komponent przeznaczony do budowy rozłączników bezpiecznikowych o prądzie znamionowym 63A. Umożliwia pracę w obwodach jednofazowych i trójfazowych – napięcie znamionowe robocze dla pojedynczego bieguna wynosi 60–230 V AC / 60–110 V DC, a dla konfiguracji 3-biegunowej lub 3+N do 400 V AC. Dzięki możliwości kodowania prądu za pomocą zestawu bezpieczników zapewnia precyzyjną kontrolę zabezpieczeń przed przeciążeniem i zwarciem. Solidna konstrukcja i funkcjonalne rozwiązania montażowe czynią ją niezawodnym elementem w rozdzielnicach przemysłowych i budynkowych.

• Prąd znamionowy 63 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Szeroki zakres napięcia roboczego (do 400 V AC dla 3-bieg): umożliwia stosowanie w instalacjach jednofazowych i trójfazowych bez konieczności stosowania dodatkowych przewężek.
• Kodowanie prądu zestawem bezpieczników: pozwala na łatwe dostosowanie poziomu zabezpieczenia do konkretnego obwodu – zmiana bezpiecznika zmienia prąd znamionowy rozłącznika.
• Możliwość plombowania: zabezpiecza przed nieautoryzowaną manipulacją, co jest istotne w instalacjach wymagających kontroli dostępu.
• Możliwość prowadzenia podwójnego przewodu po obu stronach: upraszcza okablowanie i umożliwia łatwe łączenie wielu obwodów w jednym zacisku.

Zgodność z Normami

Podstawa rozłącznika Z-SLK/NEOZ/3 została zaprojektowana zgodnie z obowiązującymi normami europejskimi i standardem DIN, posiada certyfikat CE. Produkt spełnia wymogi bezpieczeństwa dla aparatury modułowej stosowanej w rozdzielnicach niskiego napięcia.

Zastosowanie

Podstawa rozłącznika z kontrolą zabezpieczeń znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne odłączanie obwodu oraz ochrona przed przeciążeniem i zwarciem. Jest szczególnie przydatna w systemach wymagających kodowania prądu bezpiecznikiem i plombowania.

• Sterowanie i zabezpieczanie obwodów odbiorników końcowych (oświetlenie, gniazda wtyczkowe, silniki małej mocy).
• Rozłączanie i zabezpieczanie obwodów sterowniczych (styczniki, przekaźniki, PLC) w rozdzielnicach przemysłowych.
• Tworzenie punktów odłączenia i zabezpieczenia w instalacjach budynkowych (hale, magazyny, biura).
• Automatyka budynkowa – jako element rozłącznika nadrzędnego dla podrozdzielni.

Wskazówki Montażowe

Montaż podstawa rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Moment dokręcania śrub zacisków oraz dobór przekroju przewodów należy przeprowadzić zgodnie z dokumentacją producenta – przewody powinny być dobrane do prądu znamionowego 63 A. Pamiętaj o możliwości prowadzenia podwójnego przewodu po obu stronach – wykorzystaj tę funkcję do uproszczenia okablowania.

FAQ

• Jak skonfigurować liczbę biegunów rozłącznika? Podstawa Z-SLK/NEOZ/3 jest przystosowana do pracy w konfiguracji 3-biegunowej lub 3+N. Napięcie znamionowe dla 3-bieg wynosi 60–400 V AC, dla 1-bieg 60–230 V AC / 60–110 V DC, a dla 2-bieg 60–400 V AC / 60–220 V DC – możesz dostosować liczbę wykorzystywanych biegunów do wymagań obwodu.
• Czy można plombować podstawę rozłącznika? Tak, konstrukcja przewiduje możliwość plombowania, co zabezpiecza przed nieautoryzowanym dostępem do ustawień i bezpieczników. To szczególnie przydatne w instalacjach o podwyższonych wymaganiach bezpieczeństwa.
• Czy można podłączyć dwa przewody do jednego zacisku? Tak, po obu stronach podstawy dopuszczalne jest prowadzenie podwójnego przewodu. Ułatwia to łączenie kilku obwodów bez konieczności stosowania dodatkowych listew zaciskowych.
