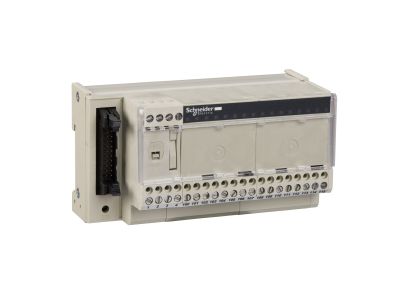

Podstawa pasywna 16-kanałowa 3 zaciski/kanał LED | ABE7H16R31 Schneider Electric

Opis i Kluczowe Cechy

Podstawa pasywna ABE7H16R31 firmy Schneider Electric z serii Advantys Telefast to 16-kanałowa podbaza wejść/wyjść wyposażona w trzy zaciski śrubowe na każdy kanał oraz wskaźnik LED. Dzięki zastosowaniu sprawdzonej konstrukcji pasywnej umożliwia szybkie i przejrzyste okablowanie sygnałów dyskretnych w szafach sterowniczych, redukując czas montażu i ryzyko pomyłek. Trzy zaciski na kanał dają elastyczność konfiguracji – można prowadzić zarówno sygnał, jak i zasilanie czujników lub wspólną masę, co jest szczególnie przydatne w systemach automatyki przemysłowej i budynkowej.

• 16 kanałów, 3 zaciski śrubowe/kanał: Zapewnia przejrzystą i uporządkowaną dystrybucję sygnałów binarnych, upraszczając okablowanie i diagnostykę.
• Wskaźnik LED na każdym kanale: Umożliwia szybką wizualną kontrolę stanu sygnału (np. obecność napięcia sterującego) bez użycia miernika.
• Zaciski śrubowe obsługujące przewody 0,09…2,5 mm² (elastyczne i stałe): Kompatybilność z typowym okablowaniem instalacyjnym – od cienkich przewodów sygnałowych po grubsze zasilające (1 x AWG 28…12 / 2 x AWG 28…14 w zależności od konfiguracji).
• Obsługa przewodów 2-żyłowych (do 2 x 2,5 mm² stały / 2 x 0,75 mm² elastyczny z końcówką): Możliwość swobodnego łączenia dwóch przewodów w jednym zacisku – wygoda przy pętlach prądowych i mostkowaniu zasilania.
• Pasywna konstrukcja (bez aktywnej elektroniki): Nie wymaga dodatkowego zasilania ani konfiguracji – niezawodna i odporna na zakłócenia praca w ciężkich warunkach przemysłowych.

Zgodność z Normami

Podstawa pasywna ABE7H16R31 została zaprojektowana zgodnie z wymaganiami norm europejskich i posiada oznakowanie CE. Producent – Schneider Electric – zapewnia zgodność z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej (EMC) dla urządzeń automatyki przemysłowej. Wszelkie montaż i eksploatację należy prowadzić zgodnie z obowiązującymi przepisami krajowymi oraz zaleceniami zawartymi w dokumentacji produktu.

Zastosowanie

Podbaza przeznaczona jest do pracy w systemach automatyki przemysłowej i budynkowej jako interfejs łączący czujniki / elementy wykonawcze z modułami WE/WY sterowników PLC, przekaźników lub styczników.

• Podłączenie czujników binarnych (kontaktronów, przycisków, krańcówek) do modułów wejściowych sterownika.
• Sterowanie elementami wykonawczymi (cewki styczników, przekaźników, zaworów) poprzez moduły wyjściowe.
• Tworzenie przejrzystych linii sygnałowych w szafach sterowniczych – redukcja plątaniny przewodów i ułatwienie serwisu.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC w układach automatyki budynkowej i maszyn.

Wskazówki Montażowe

Montaż podbazy ABE7H16R31 może być wykonywany wyłącznie przez wykwalifikowany personel (np. elektryk z uprawnieniami SEP) po bezwzględnym odłączeniu napięcia w szafie sterowniczej. Należy:

• Przed montażem sprawdzić poprawność zamocowania podbazy na dedykowanej szynie (zgodnie z dokumentacją techniczną Schneider).
• Dokręcać zaciski śrubowe momentem zgodnym z dokumentacją producenta (nie podano w źródle – należy stosować ogólne zasady dla zacisków śrubowych, np. 0,5…0,6 Nm dla przewodów 1,5 mm²).
• Dobrać przekrój przewodów do obciążenia prądowego (maksymalny prąd na kanał nie jest podany – należy przyjąć wartość znamionową okablowania, np. dla 1,5 mm² ok. 16 A w zależności od warunków).
• Stosować końcówki kablowe dla przewodów elastycznych w przypadku połączeń wielożyłowych.
• Przed podaniem napięcia sprawdzić poprawność połączeń i brak zwarć za pomocą miernika.

FAQ

• Czy podstawa ABE7H16R31 jest wyposażona w diody LED sygnalizujące stan kanałów? Tak, każdy z 16 kanałów posiada wskaźnik LED, który informuje o obecności napięcia na danym zacisku (np. sygnał wejściowy lub zasilanie czujnika). Ułatwia to szybką diagnostykę bez użycia oscyloskopu czy multimetru.
• Jaki stopień ochrony (IP) ma ta podstawa? W dostępnych danych producenta nie podano stopnia ochrony. W typowych warunkach pracy wewnątrz szaf sterowniczych należy przyjąć min. IP20 (ochrona przed palcami). W środowiskach o podwyższonym zapyleniu lub wilgotności wymagana jest odpowiednia obudowa zewnętrzna.
• Czy można podłączyć dwa przewody do jednego zacisku (2-żyłowe)? Tak, zaciski śrubowe umożliwiają podłączenie dwóch przewodów o łącznym przekroju do 2 x 2,5 mm² dla przewodów stałych oraz 2 x 0,75 mm² dla przewodów elastycznych z końcówką kablową. Należy jednak pamiętać o odpowiednim doborze średnic i dokręceniu.
