Podstawa modułowa do wkładki bezpiecznikowej topikowej 10A | 005810 Legrand

Opis i Kluczowe Cechy

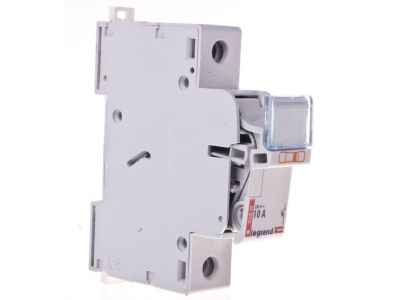

Podstawa modułowa do wkładki bezpiecznikowej topikowej o symbolu 005810 to kompaktowe rozwiązanie do zabezpieczania obwodów jednofazowych. Zaprojektowana dla wkładek topikowych o wymiarach 8,5 x 23 mm i prądzie znamionowym 10 A (250 V~), zajmuje zaledwie 1 moduł (17,5 mm) na szynie DIN, co pozwala oszczędzić cenną przestrzeń w rozdzielnicy. Biegun N wyposażono w element zwierający, co upraszcza okablowanie w standardowych instalacjach.

• Prąd znamionowy 10 A / napięcie 250 V~: Zapewnia bezpieczną ochronę obwodów oświetleniowych, gniazd wtykowych i innych odbiorników o umiarkowanym obciążeniu, bez ryzyka przegrzania styków.
• Szerokość 1 modułu (17,5 mm): Minimalizuje zajmowaną powierzchnię na szynie TH35, ułatwiając gęste rozmieszczenie aparatury w rozdzielnicach modułowych.
• Wkładki topikowe 8,5 x 23 mm (zamawiane oddzielnie): Umożliwia łatwą wymianę bezpiecznika bez demontażu całej podstawy – wystarczy odkręcić górną pokrywę.
• Biegun N z elementem zwierającym: Upraszcza montaż w obwodach jednofazowych – przewód neutralny jest automatycznie łączony, co redukuje ilość połączeń.
• Możliwość sygnalizacji przepalenia wkładki: Przystosowana do współpracy z wkładkami wyposażonymi w sygnalizację przepalenia (wkładka z sygnalizacją zamawiana oddzielnie), co ułatwia lokalizację uszkodzonego bezpiecznika.

Zgodność z Normami

Podstawa modułowa 005810 jest zgodna z normą NF C 61-201, co potwierdza jej bezpieczeństwo i niezawodność w instalacjach niskiego napięcia. Posiada certyfikat CE oraz stopień ochrony IP20, odpowiedni dla pracy w suchych pomieszczeniach wewnątrz rozdzielnic.

Zastosowanie

Podstawa bezpiecznikowa znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami w instalacjach jednofazowych. Doskonale sprawdza się w:

• Ochronie obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczaniu gniazd wtykowych i odbiorników o małej mocy (np. sprzęt AGD, elektronika).
• Jako element tablic rozdzielczych w systemach automatyki budynkowej (sterowanie oświetleniem, roletami).
• Jako zabezpieczenie pomocnicze w szafach sterowniczych dla obwodów sterowania (np. zasilanie przekaźników).

Wskazówki Montażowe

Montaż podstawy modułowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 10 A (zalecany min. 1,5 mm² Cu). Zaciski należy dokręcać z momentem zgodnym z dokumentacją producenta – typowo 0,5 Nm. Pamiętaj o pozostawieniu luzu wkładki topikowej dla jej swobodnego osadzenia.

FAQ

• Czy podstawa zawiera wkładkę bezpiecznikową? Nie, wkładki topikowe (8,5 x 23 mm) zamawiane są oddzielnie. Podstawa umożliwia szybką wymianę wkładki bez użycia narzędzi.
• Czy podstawa umożliwia sygnalizację przepalenia? Tak, konstrukcja podstawy dopuszcza montaż wkładek z wbudowanym wskaźnikiem przepalenia (np. z elementem topikowym z sygnalizacją mechaniczną). Sygnalizacja działa po wymianie wkładki na odpowiedni typ.
• Jaki jest stopień ochrony? Podstawa posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem i ciałami stałymi o średnicy ≥12,5 mm. Nie jest odporna na wilgoć – montaż wyłącznie w suchych pomieszczeniach wewnątrz rozdzielnicy.
