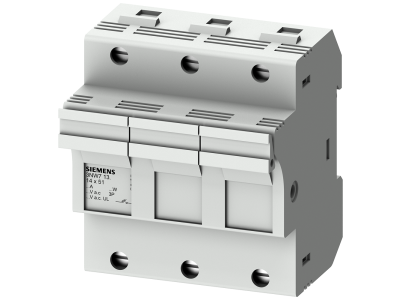

Uchwyt do bezpieczników cylindrycznych, 14x51 mm, 3-bieg., In: 50 A, Un AC: 690 V, SENTRON | 3NW7132 Siemens

Alternatywny kod produktu: 3NW7132

Opis i Kluczowe Cechy

Uchwyt do bezpieczników cylindrycznych Siemens SENTRON o symbolu 3NW7132 przeznaczony jest do ochrony urządzeń przemysłowych. Trzybiegunowa konstrukcja z wkładkami 14x51 mm, prąd znamionowy 50 A i napięcie 690 V AC umożliwiają bezpieczne i selektywne zabezpieczanie obwodów o dużym obciążeniu. Moduł wsuwany wyposażono w miejsce na zapasowe wkładki oraz pulsującą diodę LED sygnalizującą wyzwolenie bezpiecznika, co skraca czas reakcji w warunkach eksploatacyjnych.

• Prąd znamionowy 50 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 690 V AC: odpowiedni do sieci trójfazowych wysokiego napięcia, gwarantuje izolację i niezawodność.
• Konstrukcja 3-biegunowa: umożliwia jednoczesne zabezpieczenie trzech faz w jednym kompaktowym uchwycie, oszczędzając miejsce w rozdzielnicy.
• Miejsce na zapasowe bezpieczniki w module wsuwanym: pozwala na szybką wymianę przepalonej wkładki bez konieczności poszukiwania zapasu.
• Pulsująca dioda LED sygnalizująca wyzwolenie: umożliwia błyskawiczne zlokalizowanie przepalonego bezpiecznika, co skraca przestoje i ułatwia diagnostykę.

Zgodność z Normami

Uchwyt bezpiecznikowy 3NW7132 spełnia wymagania norm IEC 60269-1, -2, -3 oraz UL 512. Posiada dopuszczenie jako odłącznik bezpiecznikowy – urządzenie przebadane zgodnie z europejskimi i amerykańskimi standardami, a także oznaczone certyfikatem CE.

Zastosowanie

Dzięki parametrom i dodatkowym funkcjom uchwyt SENTRON doskonale sprawdza się w ochronie przemysłowych obwodów zasilających. Stosowany jest głównie w rozdzielnicach głównych i podrozdzielniach, gdzie wymagana jest selektywność.

• Selektywna ochrona urządzeń przemysłowych (maszyn, szaf sterowniczych, linii produkcyjnych).
• Jako odłącznik bezpiecznikowy w obwodach, w których nie przewiduje się łączenia pod obciążeniem.
• Szybka identyfikacja przepalonego bezpiecznika dzięki pulsującej diodzie LED – przydatna w systemach monitoringu i utrzymania ruchu.
• Zabezpieczenie rozdzielnic głównych i podrozdzielni w instalacjach trójfazowych do 690 V AC.

Wskazówki Montażowe

Montaż i konserwację uchwytu bezpiecznikowego może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie. Elementy montować zgodnie z dokumentacją techniczną producenta (moment dokręcania, dobór przekroju przewodów). Urządzenie nie jest przeznaczone do łączenia pod obciążeniem – wymianę wkładek bezpiecznikowych wykonywać przy wyłączonym napięciu.

FAQ

• Czy uchwyt 3NW7132 może być używany do łączenia pod obciążeniem? Nie, urządzenie jest przeznaczone wyłącznie jako odłącznik bezpiecznikowy. Do łączenia pod obciążeniem Siemens oferuje odrębne produkty, np. serię 3KF.
• Jak działa sygnalizacja pulsującą diodą LED? Po wyzwoleniu bezpiecznika (przepaleniu wkładki) w module pojawia się pulsująca dioda, która informuje o konieczności wymiany. Dzięki temu szybko znajdujesz uszkodzony tor.
• Jakie wkładki bezpiecznikowe pasują do tego uchwytu? Wkładki cylindryczne o wymiarach 14x51 mm, przeznaczone do selektywnej ochrony (gG/gL lub inne zgodne z zastosowaniem). Należy dobrać wkładki o prądzie znamionowym nieprzekraczającym 50 A.
