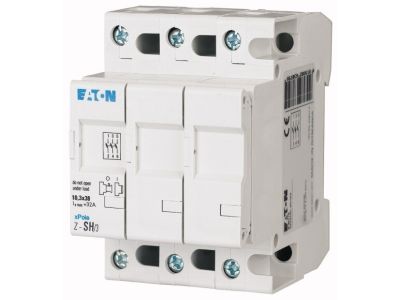

Podstawa bezpiecznikowa do wkładek cylindrycznych 3P 10x38mm Z-SH/3 | 263879 Eaton

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa EATON Z-SH/3 o numerze katalogowym 263879 to zaawansowane rozwiązanie przeznaczone do zabezpieczania obwodów w instalacjach przemysłowych oraz komercyjnych. Urządzenie zostało zaprojektowane do współpracy z wkładkami topikowymi cylindrycznymi o wymiarach 10x38 mm, które stanowią standard w nowoczesnej aparaturze modułowej. Konstrukcja 3-biegunowa (3P) umożliwia jednoczesne rozłączanie trzech faz, co jest kluczowe dla ochrony silników i zaawansowanych układów zasilania trójfazowego.

• Wysoka wytrzymałość mechaniczna: Obudowa wykonana z tworzywa odpornego na wysokie temperatury zapewnia długowieczność nawet przy pełnym obciążeniu prądowym.
• Możliwość plombowania: Konstrukcja pozwala na zabezpieczenie aparatu przed nieautoryzowanym dostępem, co jest istotne w układach pomiarowych i rozdzielnicach głównych.
• Wersja Z-SH: Model ten charakteryzuje się klasyczną budową bez optycznej sygnalizacji zadziałania, co czyni go ekonomicznym i niezawodnym wyborem dla systemów z zewnętrznym monitoringiem stanu bezpieczników.
• Kompaktowa budowa: Szerokość modułowa zoptymalizowana pod kątem oszczędności miejsca w rozdzielnicy na szynie DIN.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy IEC/EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Dzięki temu inżynierowie i projektanci mają pewność, że podstawa Z-SH/3 gwarantuje bezpieczne rozłączanie prądów roboczych oraz zapewnia odpowiednią izolację po otwarciu uchwytu bezpiecznikowego. Zgodność z tą normą potwierdza przydatność aparatu do pracy w ciężkich warunkach przemysłowych (kategoria użytkowania AC-22B lub podobne, zależnie od zastosowanej wkładki).

Zastosowanie

Podstawa bezpiecznikowa EATON Z-SH/3 znajduje szerokie zastosowanie w sektorze B2B, w tym:

• Automatyka przemysłowa: Zabezpieczanie obwodów sterowniczych oraz zasilania falowników i softstartów.
• Rozdzielnice główne i oddziałowe: Ochrona linii zasilających w budynkach biurowych i halach produkcyjnych.
• Systemy fotowoltaiczne: Przy zastosowaniu odpowiednich wkładek gPV, podstawa może służyć jako element zabezpieczający w łańcuchach DC (zgodnie z dopuszczalnym napięciem znamionowym).
• Ochrona silników: Jako element zabezpieczający przed skutkami zwarć w układach napędowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Podstawa jest przystosowana do montażu na standardowej szynie montażowej TS35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów o przekrojach typowych dla instalacji przemysłowych, zapewniając stabilne przesyłanie energii bez strat na rezystancji zestyku.
• Wymiana wkładek: Wymiana bezpieczników powinna odbywać się wyłącznie w stanie beznapięciowym, po całkowitym otwarciu dźwigni rozłączającej.

FAQ

1. Czy podstawa posiada wbudowaną diodę sygnalizującą przepalenie bezpiecznika?
Model Z-SH/3 (263879) jest wykonaniem bez optycznej sygnalizacji. Jeśli wymagana jest sygnalizacja, należy wybrać model z serii Z-SHL.

2. Jakie wkładki pasują do tej podstawy?
Urządzenie jest kompatybilne ze wszystkimi standardowymi wkładkami cylindrycznymi o rozmiarze 10x38 mm, niezależnie od ich charakterystyki (gG, aM, gPV).

3. Czy urządzenie można plombować w pozycji załączonej?
Tak, konstrukcja podstawy EATON Z-SH umożliwia plombowanie, co zapobiega nieumyślnemu lub nieautoryzowanemu otwarciu obwodu.
