Podstawa bezpiecznikowa do wkładek cylindrycznych 2P 10x38mm Z-SH/2 | 263878 Eaton

Opis i Kluczowe Cechy

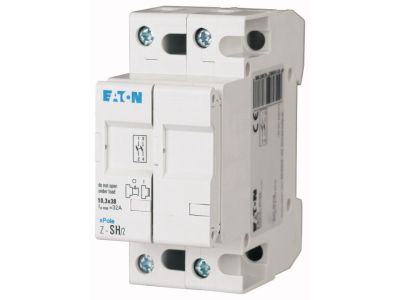

Podstawa bezpiecznikowa EATON Z-SH/2 o numerze katalogowym 263878 to zaawansowany aparat modułowy zaprojektowany do skutecznej ochrony obwodów w instalacjach przemysłowych oraz komercyjnych. Urządzenie jest przystosowane do współpracy z wkładkami topikowymi cylindrycznymi o wymiarach 10x38 mm, które stanowią standard w nowoczesnych systemach zabezpieczeń. Konstrukcja dwubiegunowa (2P) pozwala na jednoczesne rozłączanie dwóch torów prądowych, co znacząco podnosi poziom bezpieczeństwa podczas prac serwisowych i eksploatacji.

• Wysoka jakość wykonania: Produkt renomowanej marki EATON gwarantuje długowieczność i niezawodność styków.
• Możliwość plombowania: Konstrukcja obudowy umożliwia zabezpieczenie aparatu przed nieautoryzowanym dostępem, co jest kluczowe w rozdzielnicach licznikowych i administracyjnych.
• Wersja Z-SH: Model ten charakteryzuje się wykonaniem bez optycznej sygnalizacji przepalenia wkładki, co czyni go ekonomicznym i solidnym rozwiązaniem w miejscach, gdzie monitoring stanu bezpieczników odbywa się za pomocą zewnętrznych systemów pomiarowych.
• Montaż na szynę DIN: Standardowy zatrzask pozwala na szybką instalację w typowych szafach rozdzielczych.

Zgodność z Normami

Podstawa bezpiecznikowa Z-SH/2 została zaprojektowana i przetestowana zgodnie z rygorystyczną normą IEC/EN 60947-3. Norma ta definiuje wymagania dotyczące rozłączników, odłączników oraz zestawów łączników z bezpiecznikami w zakresie ich zdolności do bezpiecznego przewodzenia prądu w warunkach normalnych oraz wytrzymałości na prądy przeciążeniowe. Dzięki pełnej certyfikacji, aparat ten może być stosowany w najbardziej wymagających aplikacjach przemysłowych, gdzie ciągłość zasilania i bezpieczeństwo personelu są priorytetem.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Automatyce przemysłowej: Zabezpieczanie obwodów sterowniczych oraz zasilaczy buforowych.
• Rozdzielnicach głównych i oddziałowych: Jako element ochrony przed skutkami zwarć i przeciążeń w obwodach pomocniczych.
• Systemach fotowoltaicznych: Często stosowana jako element zabezpieczający w łańcuchach DC (przy doborze odpowiednich wkładek gPV) lub po stronie AC.
• Budownictwie komercyjnym: Ochrona instalacji oświetleniowych i klimatyzacyjnych w biurowcach oraz centrach logistycznych.

Wskazówki Montażowe

Instalacja podstawy EATON Z-SH/2 powinna być przeprowadzona przez wykwalifikowany personel z uprawnieniami SEP. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować się do zaleceń producenta dotyczących siły docisku zacisków śrubowych, aby uniknąć przegrzewania się punktów styku.
• Dobór przewodów: Zaciski są przystosowane do przewodów typu drut oraz linka (z tulejką izolowaną), zapewniając stabilne połączenie elektryczne.
• Wymiana wkładek: Przed wymianą wkładki topikowej należy upewnić się, że obwód jest odłączony od zasilania, mimo że konstrukcja podstawy minimalizuje ryzyko dotyku części pod napięciem.

FAQ

1. Czy podstawa posiada wkładki bezpiecznikowe w zestawie?
Nie, wkładki cylindryczne 10x38 mm należy dokupić osobno, dopasowując ich prąd znamionowy oraz charakterystykę (np. gG, aM) do chronionego odbiornika.

2. Czy model Z-SH/2 posiada diodę sygnalizacyjną?
Prezentowany model Z-SH/2 jest wykonaniem bez optycznej sygnalizacji przepalenia. Jeśli wymagana jest sygnalizacja LED, należy wybrać model z serii Z-SHL.

3. Czy urządzenie można zablokować w pozycji otwartej?
Tak, konstrukcja pozwala na założenie plomb, co uniemożliwia przypadkowe lub nieuprawnione zamknięcie obwodu podczas prac konserwacyjnych.
