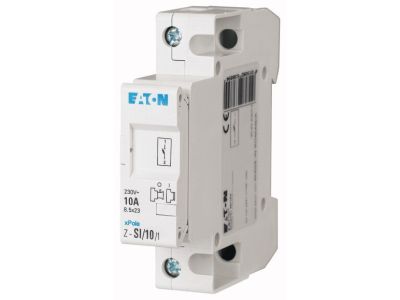

Podstawa bezpiecznikowa do wkładek cylindrycznych 1P 10A 8,5x23mm Z-SI/10/1 | 263889 Eaton

Alternatywny kod produktu: Z-SI/10/1

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa Z-SI/10/1 (symbol 263889) to jednobiegunowy rozłącznik bezpiecznikowy przeznaczony do wkładek cylindrycznych o wymiarach 8,5x23 mm. Zaprojektowana dla prądu znamionowego 10 A, zapewnia bezpieczne odłączanie i zabezpieczanie obwodów w instalacjach domowych. Konstrukcja umożliwia plombowanie, co gwarantuje ochronę przed nieautoryzowanym dostępem. Produkt dostarczany jest bez wkładek bezpiecznikowych.

• Prąd znamionowy 10 A: Umożliwia bezpieczną pracę w typowych obwodach oświetleniowych i gniazdowych, chroniąc przed przeciążeniem i zwarciem (po zainstalowaniu odpowiedniej wkładki).
• Kompatybilność z wkładkami cylindrycznymi 8,5x23 mm: Standardowy rozmiar wkładek, łatwo dostępnych na rynku, ułatwia serwis i wymianę.
• Funkcja rozłącznika bezpiecznikowego: Zapewnia widoczną przerwę izolacyjną po wyjęciu wkładki – gwarancja bezpieczeństwa podczas prac serwisowych.
• Plombowanie: Mechanizm umożliwia zaplombowanie pokrywy, co zapobiega nieuprawnionemu demontażowi wkładki.
• Brak wizualnego wskaźnika zadziałania: Użytkownik musi sprawdzić wkładkę bezpośrednio – typowe rozwiązanie dla podstaw bezpiecznikowych.

Zgodność z Normami

Podstawa bezpiecznikowa Z-SI/10/1 jest zgodna z normą IEC/EN 60947-3 dotyczącą rozłączników bezpiecznikowych. Posiada oznaczenie CE i jest przeznaczona do stosowania w instalacjach zgodnych z wymaganiami europejskimi.

Zastosowanie

Podstawa bezpiecznikowa znajduje zastosowanie w rozdzielnicach domowych i podobnych instalacjach jako element zabezpieczający i odłączający obwody.

• Zabezpieczanie obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych.
• Jako rozłącznik bezpiecznikowy w tablicach licznikowych i rozdzielczych.
• Stosowana w obwodach sterowania – jako zabezpieczenie przed zwarciem dla styczników, przekaźników lub sterowników.
• Idealna do zastosowań, gdzie wymagane jest plombowanie – np. w obiektach użyteczności publicznej lub strefach ograniczonego dostępu.

Wskazówki Montażowe

Montaż należy przeprowadzać wyłącznie przez osoby posiadające uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Podstawę mocuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z wymaganym prądem obciążenia. Moment dokręcania zacisków – według dokumentacji producenta. Przed pierwszym użyciem należy zainstalować wkładkę bezpiecznikową o odpowiednich parametrach (prądzie i charakterystyce), dostosowaną do zabezpieczanego obwodu.

FAQ

• Czy podstawa bezpiecznikowa posiada wskaźnik zadziałania? Nie, model Z-SI/10/1 nie ma wizualnego wskaźnika. Stan wkładki sprawdza się bezpośrednio po jej wyjęciu lub wymianie.
• Jakie wkładki bezpiecznikowe są kompatybilne? Podstawa przeznaczona jest do wkładek cylindrycznych o wymiarach 8,5x23 mm, prąd znamionowy do 10 A. Należy stosować wkładki zgodne z normą PN-IEC 60269.
• Czy można plombować podstawę? Tak, konstrukcja przewiduje możliwość zaplombowania pokrywy w celu zabezpieczenia przed nieautoryzowanym dostępem.
