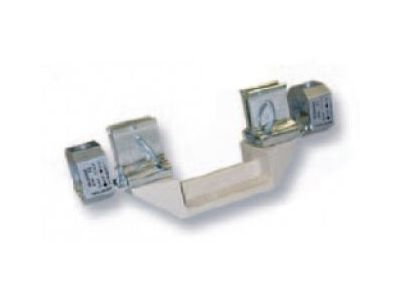

Podstawa bezpiecznikowa, 400A, zaciski kablowe - obustronnie zacisk śrubowy (M), PBD 2 | 63-820992-011 Apator

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa PBD 2 to zaawansowane rozwiązanie elektrotechniczne od renomowanego producenta APATOR, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 400A, co pozwala na bezpieczną obsługę obwodów o dużym obciążeniu prądowym. Konstrukcja oparta jest na wysokiej jakości materiałach izolacyjnych, które wykazują dużą odporność na prądy pełzające oraz wysokie temperatury pracy.

• Zaciski śrubowe (M): Obustronne przyłącze typu śrubowego umożliwia stabilne i trwałe połączenie przewodów zakończonych końcówkami oczkowymi, co minimalizuje rezystancję styku.
• Wielkość PBD 2: Standardowy rozmiar kompatybilny z wkładkami bezpiecznikowymi NH2, co ułatwia serwisowanie i wymianę elementów zabezpieczających.
• Wytrzymałość mechaniczna: Solidny korpus podstawy gwarantuje stabilność montażu nawet w trudnych warunkach przemysłowych.
• Bezpieczeństwo eksploatacji: Konstrukcja została zoptymalizowana pod kątem efektywnego odprowadzania ciepła generowanego podczas przepływu prądu roboczego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Podstawa bezpiecznikowa PBD 2 spełnia wymagania normy PN-EN 60269, co potwierdza jej przydatność do stosowania w profesjonalnych instalacjach elektroenergetycznych. Zastosowane materiały są zgodne z dyrektywami środowiskowymi, a proces produkcji podlega ścisłej kontroli jakości, co jest znakiem rozpoznawczym marki APATOR.

Zastosowanie

Podstawy typu PBD znajdują szerokie zastosowanie w sektorze energetyki zawodowej oraz przemysłowej. Są kluczowym elementem składowym w:

• Szafkach kablowych: Gdzie służą jako główne zabezpieczenie sekcji zasilających.
• Rozdzielnicach nn: Zarówno w obiektach przemysłowych, jak i budynkach użyteczności publicznej.
• Bateriach kondensatorów: Wykorzystywane w układach kompensacji mocy biernej do zabezpieczania poszczególnych stopni kondensatorowych.
• Złączach pomiarowych: Jako element separujący i zabezpieczający układ pomiarowy.

Wskazówki Montażowe

Prawidłowy montaż podstawy bezpiecznikowej jest kluczowy dla zapewnienia bezawaryjnej pracy instalacji. Należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Śruby zaciskowe M powinny być dokręcone z odpowiednią siłą, aby zapobiec przegrzewaniu się styków (zaleca się użycie klucza dynamometrycznego).
• Przestrzeń montażowa: Należy zachować odpowiednie odstępy izolacyjne pomiędzy sąsiednimi aparatami oraz elementami przewodzącymi obudowy.
• Wymiana wkładek: Do montażu i demontażu wkładek bezpiecznikowych należy bezwzględnie używać atestowanego uchwytu izolacyjnego (manewrowego).
• Orientacja: Podstawa powinna być montowana na sztywnej, płaskiej powierzchni, co zapobiega naprężeniom mechanicznym korpusu.

FAQ

1. Czy podstawa PBD 2 jest dostarczana z wkładkami bezpiecznikowymi?
Nie, wkładki bezpiecznikowe NH2 należy dokupić osobno, dobierając ich charakterystykę oraz prąd znamionowy do potrzeb konkretnego obwodu.

2. Jaki rodzaj przyłącza posiada ten model?
Model ten posiada obustronne zaciski śrubowe (M), co jest idealnym rozwiązaniem dla przewodów zakończonych końcówkami kablowymi.

3. Czy podstawę można montować w pionie i poziomie?
Tak, konstrukcja pozwala na montaż w obu płaszczyznach, pod warunkiem zachowania odpowiednich warunków chłodzenia i dostępu dla personelu technicznego.
