Podstawa bazowa U 32A brak kontroli połączeń, TeSys | LUB320 Schneider Electric

Opis i Kluczowe Cechy

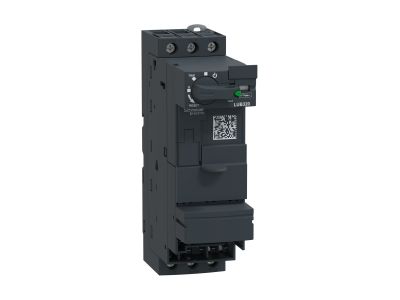

Podstawa bazowa U 32A LUB320 marki TeSys to trzybiegunowy moduł zasilający (3NO) o prądzie znamionowym 32 A i napięciu 690 V. Stanowi element systemu TeSys U, służący do budowy kompaktowych sterowników rozruszników silników 3-fazowych o mocy do 15 kW przy 400 V. Szerokość zaledwie 45 mm pozwala na oszczędność miejsca w rozdzielnicy, a wysoka zdolność wyłączania Icu 50 kA przy 400 V zapewnia skuteczną ochronę w przypadku zwarć.

• 3 bieguny (3NO) 32 A / 690 V: bezpieczna praca w obwodach silnikowych o znacznym obciążeniu bez ryzyka przeciążeń styków głównych.
• Styk pomocniczy 1NO+1NC: umożliwia sygnalizację stanu załączenia oraz integrację z układami sterowania PLC lub przekaźnikami.
• Zdolność wyłączania Icu 50 kA @ 400 V: wysoki poziom ochrony przed zwarciami, minimalizujący ryzyko uszkodzenia instalacji.
• Częstotliwość łączeń 3600 cykli/godzinę: gwarantowana trwałość mechaniczna i elektryczna przy intensywnej pracy rozruchowej.
• Kompaktowa szerokość 45 mm: oszczędność miejsca w szafie sterowniczej, co ułatwia rozbudowę układu.
• Blok zacisków sterujących i żaluzje maskujące: uproszczone okablowanie oraz estetyczne zamknięcie pustych wnęk modułu.

Zgodność z Normami

Produkt posiada certyfikaty zgodności z normami międzynarodowymi: IEC, UL, CSA, CCC, EAC oraz Marine (wg danych producenta). Oznakowanie CE potwierdza spełnienie wymogów dyrektyw Unii Europejskiej. Montaż i eksploatacja zgodne z zaleceniami producenta zapewniają bezpieczną pracę urządzenia.

Zastosowanie

Podstawa bazowa LUB320 jest kluczowym elementem systemu TeSys U, umożliwiającym tworzenie sterowników rozruszników silników 3-fazowych. Sprawdza się w aplikacjach wymagających kompaktowej zabudowy i wysokiej niezawodności.

• Sterowanie i ochrona silników 3-fazowych w przemyśle (maszyny, pompy, wentylatory).
• Budowa rozruszników „all-in-one” w połączeniu z jednostką sterującą LUC dla podstawowych i zaawansowanych funkcji sterowania.
• Aplikacje wymagające wysokiej zdolności wyłączania zwarciowego (Icu 50 kA).
• Systemy automatyki budynkowej i instalacje przemysłowe z silnikami do 15 kW (400 V).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Podstawa przeznaczona jest do montażu na szynie DIN TH35 (zgodnie z PN-EN 60715) oraz do mocowania śrubowego. Przekrój przewodów należy dobrać do prądu znamionowego 32 A. Momenty dokręcania zacisków oraz schemat podłączenia – zgodnie z dokumentacją techniczną producenta. Przed uruchomieniem sprawdzić poprawność połączeń i ustawień jednostki sterującej LUC.

FAQ

• Czy podstawa LUB320 może pracować bez jednostki sterującej LUC? Nie – moduł jest częścią systemu TeSys U i wymaga uzupełnienia o jednostkę sterującą LUC (lub inny moduł sterowania) w celu realizacji funkcji rozrusznika oraz ochrony silnika. Samodzielnie stanowi jedynie bazę zasilającą ze stykami pomocniczymi.
• Jaki jest stopień ochrony podstawy? W danych produktu nie podano konkretnego stopnia IP. Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się IP20 (ochrona przed dotykiem). W przypadku montażu na szynie DIN w szafie sterowniczej należy zapewnić odpowiednią obudowę zewnętrzną.
• Czy styk pomocniczy jest podświetlany? Nie – w opisie produktu nie ma informacji o podświetleniu. Styk pomocniczy 1NO+1NC służy wyłącznie do sygnalizacji stanu łączeniowego (bez elementów świetlnych).
