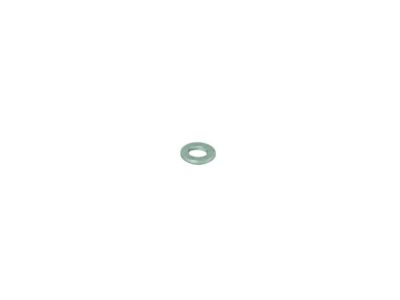

Podkładka d=11 D=20 okrągła DIN126 (1kpl.=10szt.) AW-R 10 SET | 001343904 Eti

Alternatywny kod produktu: AW-R 10 SET

Opis i Kluczowe Cechy

Podkładka okrągła DIN 126 o średnicy wewnętrznej 11 mm (d) i zewnętrznej 20 mm (D) przeznaczona do stosowania w połączeniach śrubowych przy montażu aparatury modułowej. Zestaw (1 kpl.) zawiera 10 sztuk, co ułatwia planowanie zapasów podczas prac instalacyjnych. Zaprojektowana zgodnie z normą DIN 126, zapewnia równomierne rozłożenie nacisku na powierzchnię mocowanego elementu.

• Średnica wewnętrzna 11 mm (d): umożliwia stosowanie z typowymi śrubami o średnicy nominalnej 11 mm – kompatybilność z popularnymi mocowaniami w rozdzielnicach.
• Średnica zewnętrzna 20 mm (D): zapewnia odpowiednią powierzchnię docisku, zmniejszając ryzyko odkształcenia podkładanego elementu podczas dokręcania.
• Zgodność z normą DIN 126: gwarantuje wymiary i właściwości mechaniczne zgodne z uznanym standardem przemysłowym.
• Zestaw 10 sztuk (1 komplet): ekonomiczne opakowanie ułatwiające zaopatrzenie i przechowywanie w warsztacie.
• Kształt okrągły: uniwersalne zastosowanie w typowych połączeniach śrubowych aparatury elektrycznej.

Zgodność z Normami

Produkt wykonany zgodnie z normą DIN 126. Posiada oznaczenie CE, potwierdzające spełnienie wymogów obowiązujących dyrektyw europejskich.

Zastosowanie

Podkładki okrągłe DIN 126 znajdują zastosowanie we wszelkich połączeniach śrubowych wymagających rozłożenia nacisku i zabezpieczenia powierzchni przed wgnieceniem. W instalacjach elektrycznych stosowane są jako element pomocniczy przy montażu aparatury modułowej.

• Montaż styczników, wyłączników nadprądowych, przycisków i przełączników na szynie DIN TH35.
• Mocowanie listew zaciskowych, szyn zbiorczych oraz obudów rozdzielnic.
• Łączenie przewodów w puszkach i szafach sterowniczych tam, gdzie wymagany jest równomierny docisk śruby.
• Ogólne prace instalacyjne przy stosowaniu śrub o średnicy nominalnej 11 mm.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV lub wyższymi). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Podkładkę należy umieścić pod łbem śruby lub nakrętką – nie stosować jako podkładki zabezpieczającej przed odkręceniem (brak funkcji sprężynującej). Moment dokręcania oraz dobór przekroju przewodów i śrub zgodnie z dokumentacją techniczną producenta aparatury. Nie przekraczać zalecanego momentu obrotowego.

FAQ

• Czy podkładki nadają się do stosowania w instalacjach elektrycznych? Tak, są przeznaczone do łączeń mechanicznych w rozdzielnicach i szafach sterowniczych, nie przewodzą prądu. Ich zadaniem jest równomierne rozłożenie nacisku.
• Ile sztuk zawiera opakowanie? Jeden komplet (1 kpl.) to 10 sztuk podkładek o średnicy wewnętrznej 11 mm i zewnętrznej 20 mm.
• Jak dobrać właściwą śrubę do podkładki o średnicy wewnętrznej 11 mm? Średnica wewnętrzna podkładki powinna odpowiadać średnicy nominalnej śruby. Dla d = 11 mm zalecane są śruby o średnicy nominalnej 11 mm (np. M11). W przypadku braku takiego rozmiaru można zastosować śrubę o zbliżonej średnicy, pod warunkiem zachowania luzu – nie należy stosować śrub o średnicy większej niż wewnętrzna podkładki.
