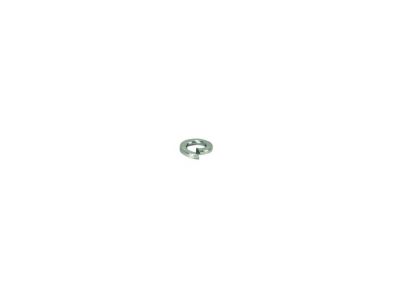

Podkładka d=10,2 D=18,1 sprężysta DIN127 (1kpl.=10szt.) AW-S 10 SET | 001343916 Eti

Alternatywny kod produktu: AW-S 10 SET

Opis i Kluczowe Cechy

Podkładka sprężysta DIN127 o symbolu AW-S 10 SET to element montażowy przeznaczony do zabezpieczania połączeń śrubowych. Wymiary wewnętrzne d=10,2 mm i zewnętrzne D=18,1 mm gwarantują pasowanie do śrub M10. Zestaw zawiera 10 sztuk, co umożliwia kompleksowe zabezpieczenie kilku złączy podczas jednej instalacji. Dzięki sprężystej konstrukcji podkładka przeciwdziała samoistnemu luzowaniu się nakrętek pod wpływem drgań lub obciążeń dynamicznych.

• Wymiar d=10,2 mm: dopasowanie do śrub o średnicy M10, co zapewnia stabilne i pewne osadzenie na trzpieniu.
• Wymiar D=18,1 mm: odpowiednia powierzchnia oporowa, która rozkłada siłę docisku na szerszym obszarze, zmniejszając ryzyko odkształcenia elementów.
• Konstrukcja sprężysta: utrzymuje stały nacisk na złącze, zapobiegając samoodkręcaniu się nakrętek nawet w obecności drgań.
• Zestaw 10 sztuk: ułatwia planowanie zakupu – od razu masz zapas na kilka punktów montażowych.
• Zgodność z normą DIN127: gwarancja sprawdzonej geometrii i wymiarów uznanych w przemyśle elektrycznym i mechanicznym.

Zgodność z Normami

Podkładka spełnia wymagania normy DIN127, która określa kształt, wymiary i właściwości sprężyste podkładek stosowanych w połączeniach śrubowych. Produkt posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Podkładka sprężysta DIN127 znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i wibracyjnie odporne połączenie śrubowe. Stosuje się ją przy montażu aparatury modułowej, szyn zbiorczych, rozdzielnic, zacisków oraz innych elementów instalacji elektrycznej i mechanicznej.

• Zabezpieczanie połączeń śrubowych w rozdzielnicach i szafach sterowniczych.
• Montaż aparatury modułowej na szynie DIN (np. styczników, wyłączników, przycisków).
• Mocowanie szyn zbiorczych i przewodów w systemach elektroenergetycznych.
• Zastosowanie w instalacjach przemysłowych, gdzie występują drgania maszyn.

Wskazówki Montażowe

Montaż podkładki sprężystej powinien wykonywać wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Podkładkę zakłada się między łeb śruby (lub nakrętkę) a element mocowany – stroną wypukłą (sprężynującą) w kierunku nakrętki. Moment dokręcania należy dobrać zgodnie z dokumentacją producenta śrub i łączonych elementów. Przekrój przewodów i średnica śruby muszą odpowiadać parametrom obciążenia prądowego i mechanicznym.

FAQ

• Do czego służy podkładka sprężysta DIN127? Jej zadaniem jest zapobieganie samoodkręcaniu się nakrętek pod wpływem drgań lub zmian temperatury – utrzymuje stałe napięcie wstępne w połączeniu śrubowym.
• Czy podkładka nadaje się do śrub M10? Tak, średnica wewnętrzna d=10,2 mm jest przeznaczona dla śrub M10, zapewniając właściwe pasowanie bez luzu.
• Dlaczego podkładki sprężyste są ważne w instalacjach elektrycznych? W rozdzielnicach i szafach sterowniczych wibracje mogą poluzować połączenia, co grozi iskrzeniem, przegrzaniem i awarią – podkładki DIN127 minimalizują to ryzyko.
