Płytka skrajna ZAP ZDU4-2 | 1770400000 Weidmuller

Opis i Kluczowe Cechy

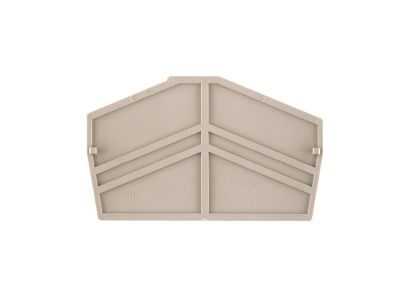

Płytka skrajna ZAP ZDU4-2 (symbol katalogowy 1770400000) to akcesorium montażowe przeznaczone do stosowania z listwami zaciskowymi serii ZDU4-2. Stanowi element zabezpieczający skrajne moduły listwy, zapewniając mechaniczną ochronę i izolację elektryczną. Dzięki kompaktowej konstrukcji ułatwia zachowanie porządku w szafie sterowniczej.

• Kompatybilność z listwami ZDU4-2: dedykowana konstrukcja gwarantuje pewne osadzenie i stabilność całego zestawu zaciskowego.
• Funkcja blokady skrajnej: zapobiega przesuwaniu się modułów na szynie, co ułatwia montaż i demontaż poszczególnych zacisków.
• Materiał izolacyjny: wykonana z tworzywa termoplastycznego o wysokiej odporności mechanicznej i termicznej (zgodnie z danymi producenta).
• Łatwy montaż na szynie TH35: standardowy system zatrzaskowy umożliwia szybkie i bezpieczne mocowanie bez użycia narzędzi.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa dla akcesoriów aparatury modułowej. Posiada certyfikat CE, potwierdzający zgodność z wymaganiami dyrektyw Unii Europejskiej. W przypadku montażu w systemie rozdzielniczym należy stosować się do ogólnych zasad dla osprzętu instalacyjnego (normy serii IEC/EN 60947, IEC/EN 61439).

Zastosowanie

Płytka skrajna ZAP ZDU4-2 znajduje zastosowanie wszędzie tam, gdzie wymagane jest estetyczne i bezpieczne zakończenie listew zaciskowych w rozdzielnicach i szafach sterowniczych.

• Zabezpieczenie końcowe listew zaciskowych w rozdzielnicach głównych i podrozdzielnicach.
• Stosowanie w szafach automatyki przemysłowej do porządkowania i stabilizacji torów przyłączeniowych.
• Uzupełnienie zestawów listew zaciskowych w systemach sterowania (PLC, przekaźniki, styczniki).
• Zabezpieczenie przed przypadkowym dotknięciem części przewodzących na skrajnych zaciskach.

Wskazówki Montażowe

Montaż płytki skrajnej powinien być wykonywany przez personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Płytkę montuje się na szynie DIN TH35 (35 mm) poprzez zatrzaśnięcie w odpowiednim miejscu – na końcu listwy zaciskowej. Należy upewnić się, że płytka jest prawidłowo zablokowana i nie ma luzu. W przypadku dokręcania elementów (jeśli występują) moment obrotowy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobierać do obciążenia instalacji zgodnie z normami.

FAQ

• Czy płytka skrajna ZAP ZDU4-2 pasuje do innych listew niż ZDU4-2? Płytka została zaprojektowana specjalnie dla listew zaciskowych serii ZDU4-2. W przypadku innych profili należy sprawdzić kompatybilność mechaniczna – typowo stosuje się dedykowane płytki dla danego typu listwy.
• Jaki stopień ochrony zapewnia ta płytka? Jako akcesorium montowane wewnątrz rozdzielnicy, nie określa się dla niego indywidualnego stopnia IP. W zamontowanym stanie podlega ochronie obudowy rozdzielnicy (zwykle IP20 lub wyższy w zależności od obudowy).
• Czy do montażu potrzebne są specjalne narzędzia? Nie – płytka wyposażona jest w zatrzask do szyny TH35, który umożliwia montaż ręczny bez użycia narzędzi. Do ewentualnego demontażu może być potrzebny śrubokręt (niewielka dźwignia).
