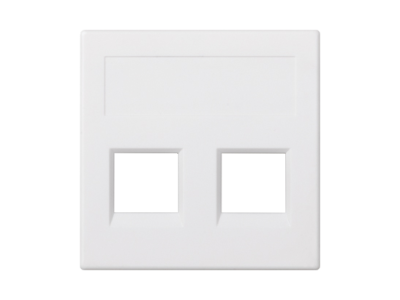

Płytka S500, 2x RJ bez osłon, NEXANS, czysta biel 50018189-030 Simon Connect | 50018189-030 Kontakt Simon

Opis i Kluczowe Cechy

Płytka S500 od NEXANS (seria Simon Connect, numer katalogowy 50018189-030) to element instalacyjny wyposażony w dwa gniazda RJ bez osłon. Przeznaczona do montażu w standardowych puszkach i obudowach, oferuje estetyczne wykończenie w kolorze czystej bieli. Dwa niezależne porty RJ umożliwiają podłączenie dwóch urządzeń lub linii w jednym punkcie, co oszczędza miejsce i upraszcza okablowanie.

• Dwa gniazda RJ bez osłon: Umożliwiają jednoczesne podłączenie dwóch wtyków RJ (np. RJ45, RJ11) bez konieczności stosowania dodatkowych osłon – idealne do aplikacji wewnątrzpuszkowych, gdzie dostęp jest łatwy.
• Kolor czysta biel: Dopasowuje się do standardowych puszek i ramek, zachowując spójny, neutralny wygląd instalacji.
• Serie S500 / Simon Connect: System modułowy gwarantujący kompatybilność z pozostałymi elementami tej serii (ramki, klawisze, zaślepki).
• Numer katalogowy 50018189-030: Umożliwia jednoznaczną identyfikację produktu w systemach zamówieniowych i magazynowych.
• Konstrukcja bez osłon: Obniża koszt i upraszcza montaż w miejscach, gdzie ochrona mechaniczna wtyku nie jest wymagana (np. w puszkach podtynkowych, rozdzielnicach zamykanych).

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących okablowania strukturalnego i złączy RJ. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Ze względu na charakter pasywnego elementu instalacyjnego, nie podlega normom typowym dla aparatury łączeniowej (np. IEC/EN 60947).

Zastosowanie

Płytka S500 z gniazdami RJ bez osłon sprawdza się w instalacjach teleinformatycznych, zarówno w budynkach mieszkalnych, jak i biurowych. Dwa porty pozwalają na redundantne połączenie lub rozdzielenie sygnałów w jednym punkcie.

• Punkty abonenckie w sieciach LAN – podłączenie dwóch urządzeń końcowych (komputer, telefon IP) w jednej puszce.
• Przyłącza w systemach telekomunikacyjnych (RJ11/RJ12) – np. w centralach telefonicznych lub systemach domofonowych.
• Rozbudowa istniejących punktów dostępowych – zamiana pojedynczego gniazda na dwa bez konieczności kucia nowych otworów.
• Automatyka budynkowa i sygnalizacja – punkty łączeniowe dla sterowników i czujników komunikujących się przez interfejs RJ.

Wskazówki Montażowe

Montaż płytki powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP (dotyczy prac w pobliżu instalacji elektrycznych). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie, jeśli płytka montowana jest w pobliżu przewodów pod napięciem. Płytkę mocuje się w standardowej puszce instalacyjnej (Ø60 mm) lub w adapterze na szynę TH35 (w zależności od konfiguracji systemu Simon Connect). Zaciski gniazd RJ przeznaczone są dla przewodów miedzianych jedno- lub wielożyłowych – zaleca się stosowanie narzędzia do zarabiania zgodnego z kategorią złącza (np. dla RJ45 kat. 5e/6). Moment dokręcania oraz dopuszczalny przekrój przewodów – według instrukcji producenta dołączonej do opakowania.

FAQ

• Czy gniazda RJ są ekranowane (STP) czy nieekranowane (UTP)? W dostępnych danych nie określono typu ekranowania. Gniazda są oznaczone jako ogólne „RJ”, bez specyfikacji kategorii. Dla zapewnienia zgodności z planowaną siecią zalecamy sprawdzenie karty katalogowej lub danych technicznych produktu.
• Jaki jest stopień ochrony (IP) płytki? Producent nie podaje konkretnego stopnia IP. Jako element przeznaczony do montażu wewnątrz puszek i rozdzielnic, standardowo nie wymaga deklaracji IP – w obudowie zamkniętej uzyskuje ochronę wynikającą z obudowy (np. IP30).
• Czy płytkę można montować na szynie DIN? Płytka S500 jest projektowana głównie do montażu w puszkach podtynkowych. Jeżeli system Simon Connect oferuje adapter do szyny TH35, możliwy jest montaż w rozdzielnicy – należy to potwierdzić w dokumentacji technicznej serii.
