Płytka S500, 1x RJ z osłoną, ADC KRONE HK, czysta biel 50017085-030 Simon Connect | 50017085-030 Kontakt Simon

Opis i Kluczowe Cechy

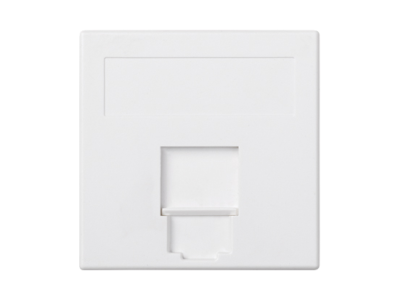

Płytka S500 Simon Connect o symbolu 50017085-030 to moduł z pojedynczym złączem RJ45 wyposażonym w osłonę, przeznaczony do budowy gniazd sieciowych w systemach okablowania strukturalnego. Zastosowana technologia zakończenia ADC KRONE HK umożliwia szybkie i pewne łączenie przewodów bez użycia specjalistycznych narzędzi. Produkt w kolorze czystej bieli zapewnia estetyczne wykończenie w standardowych puszkach i panelach krosowych.

• 1 złącze RJ45 z osłoną: Osłona chroni gniazdo przed przypadkowym uszkodzeniem mechanicznym oraz nadmiernym zapyleniem podczas eksploatacji.
• Technologia ADC KRONE HK: Zaciski LSA+ umożliwiają szybkie, niezawodne i wielokrotne zakańczanie przewodów bez konieczności lutowania lub użycia narzędzi udarowych.
• Kompatybilność z systemem S500: Moduł pasuje do ramek i puszek Simon serii S500, co gwarantuje spójną estetykę instalacji.
• Kolor czysta biel: Uniwersalna barwa dopasowująca się do większości aranżacji wnętrz, odporna na żółknięcie.
• Wymiary modułu: Standardowa szerokość 1 modułu (ok. 17,5 mm) – łatwy montaż w rozetach i panelach krosowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami norm europejskich dla elementów okablowania strukturalnego. Spełnia kryteria transmisyjne dla kategorii 6/6A (częstotliwość do 250/500 MHz) oraz posiada certyfikat CE. Montaż przez wykwalifikowany personel zapewnia zachowanie wszystkich parametrów technicznych.

Zastosowanie

Płytka S500 z gniazdem RJ45 znajduje zastosowanie w sieciach teleinformatycznych w budynkach mieszkalnych, biurowych oraz przemysłowych. Umożliwia budowę punktów abonenckich dla transmisji danych, głosu i obrazu.

• Instalacja gniazd Ethernet w mieszkaniach i biurach – do podłączenia komputerów, telewizorów, switchy.
• Budowa punktów dostępowych w systemach monitoringu IP i sieci bezprzewodowych.
• Zakończenie okablowania w szafach teleinformatycznych (panele krosowe, rozety).
• Systemy inteligentnego budynku – sterowanie i transmisja w sieciach KNX/IP.

Wskazówki Montażowe

Montaż płyty powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa pracy przy instalacjach niskoprądowych. Przed przystąpieniem do prac należy odłączyć napięcie w obwodach, do których podłączone jest okablowanie (jeśli dotyczy). Moduł montuje się w ramce lub panelu krosowym na zatrzask. Zakończenie przewodów w technologii ADC KRONE HK wykonuje się poprzez wciśnięcie żyły w odpowiednie gniazdo zacisku LSA+; nie wymaga to stosowania dodatkowych narzędzi. Należy upewnić się, że kabel spełnia wymagania odpowiedniej kategorii transmisyjnej (min. kat. 6). Po zamontowaniu osłony sprawdzić stabilność połączenia.

FAQ

• Czy płytka posiada wbudowane podświetlenie LED? Nie, moduł S500 50017085-030 nie zawiera żadnych elementów podświetlających. Jest to pasywne gniazdo RJ45 przeznaczone wyłącznie do transmisji danych.
• Jaki stopień ochrony IP ma ta płytka? Producent nie podaje stopnia ochrony IP dla tego modułu. Standardowo elementy instalowane wewnątrz puszek w suchych pomieszczeniach nie wymagają deklaracji IP, jednak osłona złącza zapewnia dodatkową ochronę przed mechanicznym uszkodzeniem.
• Czy złącze RJ45 jest ekranowane? Z nazwy wynika, że mamy do czynienia ze złączem RJ45 bez oznaczenia „ekranowany” (FTP/STP). W przypadku konieczności ekranowania należy zastosować odpowiedni moduł z metalową obudową i zintegrowanym uziemieniem.
