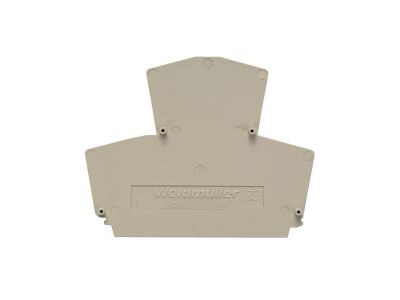

Płytka końcowa WAP WDK 2,5 ciemnobeżowa | 1059100000 Weidmuller

Opis i Kluczowe Cechy

Płytka końcowa WAP WDK 2,5 o numerze katalogowym 1059100000 to kluczowy element osprzętu elektroinstalacyjnego z renomowanej serii W firmy Weidmuller. Została zaprojektowana specjalnie dla dwupoziomowych złączek szeregowych typu WDK 2,5, aby zapewnić pełne bezpieczeństwo i estetykę instalacji wewnątrz szaf sterowniczych. Produkt wykonany jest z zaawansowanego materiału Wemid, który charakteryzuje się doskonałymi właściwościami termicznymi oraz mechanicznymi. Materiał ten posiada klasę palności V-0 zgodnie z normą UL 94, co oznacza, że jest samogasnący i nie podtrzymuje płomienia, co ma krytyczne znaczenie dla bezpieczeństwa pożarowego rozdzielnic.

• Materiał Wemid: Wytrzymałe tworzywo termoplastyczne odporne na wysokie temperatury pracy ciągłej (do 120°C).
• Kolor ciemnobeżowy: Standardowa kolorystyka serii W, ułatwiająca spójną identyfikację wizualną systemów połączeń.
• Ochrona przed dotykiem: Płytka skutecznie izoluje otwarte części przewodzące ostatniej złączki w rzędzie, podnosząc stopień ochrony IP instalacji.
• Precyzyjne dopasowanie: Konstrukcja idealnie przylega do profilu złączek WDK 2,5, eliminując ryzyko przesunięć.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania przemysłowe, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Płytka końcowa WAP WDK 2,5 jest zgodna z dyrektywą RoHS, co gwarantuje ograniczenie stosowania substancji niebezpiecznych w procesie produkcji. Dzięki zastosowaniu materiału Wemid, element ten spełnia normy dotyczące palności materiałów izolacyjnych stosowanych w elektrotechnice, co jest kluczowe przy certyfikacji gotowych prefabrykatów szafowych.

Zastosowanie

Płytka końcowa znajduje zastosowanie wszędzie tam, gdzie wykorzystywane są dwupoziomowe złączki przelotowe Weidmuller z serii W. Jest niezbędna na końcach szyn montażowych DIN, gdzie kończy się sekcja złączek, aby odizolować ostatni element od otoczenia lub innych komponentów. Idealnie sprawdza się w:

• Rozdzielnicach niskiego napięcia w budownictwie przemysłowym.
• Systemach automatyki budynkowej i przemysłowej.
• Szafach sterowniczych maszyn, gdzie wymagana jest wysoka gęstość upakowania przewodów na szynie.
• Instalacjach wymagających separacji różnych potencjałów napięciowych.

Wskazówki Montażowe

Montaż płytki WAP WDK 2,5 jest intuicyjny i nie wymaga użycia specjalistycznych narzędzi. Należy ją zatrzasnąć na otwartej stronie ostatniej złączki szeregowej zamontowanej na szynie TS 35. Ważne jest, aby upewnić się, że płytka ściśle przylega do korpusu złączki, co gwarantuje zachowanie odpowiednich odstępów izolacyjnych w powietrzu i po powierzchni izolacji. Po zamontowaniu płytki końcowej zaleca się zastosowanie trzymacza końcowego (np. WEW 35/2), aby zabezpieczyć cały blok złączek przed przesunięciem wzdłuż szyny DIN.

FAQ

• Czy płytka pasuje do innych złączek niż WDK 2,5? Płytka została zaprojektowana konkretnie pod profil dwupoziomowych złączek WDK 2,5. Użycie jej z innymi seriami może nie zapewnić pełnej szczelności izolacyjnej.
• Jaka jest maksymalna temperatura pracy tego elementu? Dzięki zastosowaniu materiału Wemid, płytka może pracować w temperaturze ciągłej do 120°C bez utraty właściwości mechanicznych.
• Czy płytka jest wymagana na każdej złączce? Nie, płytkę montuje się tylko na końcu bloku złączek (na ostatniej złączce w rzędzie), aby zamknąć jej otwartą część boczną.
