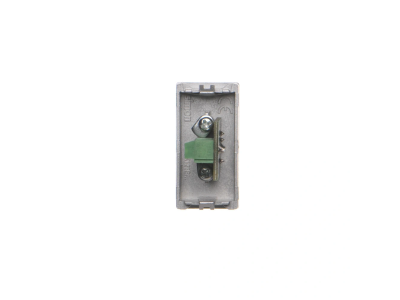

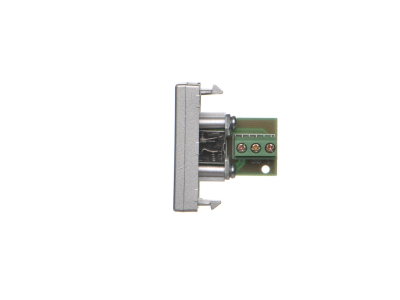

Płytka K45/2 gniazda mini-jack 22,5x45mm + wkład, zaciski śrubowe, aluminium | K123B/8 Kontakt Simon

Alternatywny kod produktu: TSC-K123B-8

Opis i Kluczowe Cechy

Płytka K45/2 (symbol K123B/8) to element wyposażenia rozdzielnic i paneli sterowniczych wyposażony w dwa gniazda mini-jack oraz wkład montażowy. Obudowa z aluminium zapewnia lekkość i odporność mechaniczną, a zaciski śrubowe umożliwiają szybkie i pewne podłączenie przewodów. Wymiary 22,5 x 45 mm (szerokość x wysokość) ułatwiają instalację w standardowych otworach panelowych lub listwach montażowych.

• Dwa gniazda mini-jack: uniwersalne złącze do transmisji sygnałów audio lub niskonapięciowych sygnałów sterujących (np. z czujników, interfejsów).
• Obudowa aluminiowa: trwałość, odporność na korozję oraz dobre odprowadzanie ciepła w zamkniętych rozdzielnicach.
• Zaciski śrubowe: pewny i powtarzalny kontakt elektryczny, ułatwiający serwis i wymianę przewodów.
• Wymiary 22,5 x 45 mm: kompaktowy format pozwalający na oszczędność miejsca w rozdzielnicy lub panelu sterowniczym.
• Wkład montażowy w zestawie: gotowy do instalacji bez konieczności dodatkowych elementów mocujących.

Zgodność z Normami

Producent nie określił konkretnych norm dla tego produktu. Przed zastosowaniem należy upewnić się, że płytka spełnia wymagania obowiązujących przepisów dla danego zastosowania (np. dotyczące bezpieczeństwa elektrycznego). Standardowo elementy montowane wewnątrz rozdzielnic pracują w środowisku o stopniu ochrony IP20, pod warunkiem zachowania szczelności obudowy głównej.

Zastosowanie

Płytka K45/2 z gniazdami mini-jack jest przeznaczona do montażu w szafach sterowniczych, pulpitach operatorskich oraz panelach automatyki budynkowej. Sprawdza się wszędzie tam, gdzie wymagane jest wyprowadzenie sygnałów audio lub sterujących na zewnątrz urządzenia.

• Łączenie systemów nagłośnienia i sygnalizacji dźwiękowej z szafą sterowniczą.
• Podłączenie analogowych sygnałów sterujących (np. 0–10 V, 4–20 mA) do przekaźników lub PLC.
• Interfejs do odtwarzaczy, mikrofonów lub czujników akustycznych w instalacjach alarmowych.
• Wyprowadzenie sygnałów z paneli HMI do zewnętrznych urządzeń audio.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Płytkę mocuje się w otworze panelu o wymiarach 22,5 x 45 mm za pomocą wkładu montażowego dołączonego do zestawu. Przewody podłącza się do zacisków śrubowych z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów należy dobrać odpowiednio do wartości prądu w obwodzie – w razie wątpliwości skonsultować się z projektantem instalacji.

FAQ

• Jakie są wymiary płytki? Wymiary obudowy to 22,5 x 45 mm (szerokość x wysokość). Jest to kompaktowy format dostosowany do standardowych otworów panelowych.
• Czy gniazda mini-jack są odpowiednie do sygnałów audio? Tak, gniazda typu mini-jack (3,5 mm) są przeznaczone do transmisji sygnałów audio lub niskonapięciowych sygnałów sterujących (np. z czujników, interfejsów).
• Czy płytka posiada podświetlenie? Nie, płytka K45/2 nie zawiera elementów podświetlających. Jest to pasywny element montażowy z gniazdami i zaciskami.
