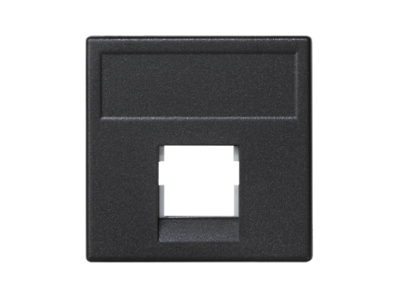

Płytka K45, 1x RJ bez osłon, uniwersalna, czarny, Simon Connect | K076/14 Kontakt Simon

Alternatywny kod produktu: TSC-K076-14

Opis i Kluczowe Cechy

Płytka K45 (symbol K076/14) firmy Simon Connect to uniwersalny moduł z pojedynczym gniazdem RJ, przeznaczony do instalacji w systemach okablowania strukturalnego. Wykonana w kolorze czarnym, pozbawiona osłon ekranujących, co ułatwia montaż w miejscach niewymagających ochrony przed zakłóceniami elektromagnetycznymi. Standardowa szerokość 1 modułu pozwala na łatwą integrację z ramkami i puszkami montażowymi.

• 1 gniazdo RJ: Zapewnia jeden port do podłączenia przewodów sieciowych – idealny do tworzenia punktów dostępowych sieci Ethernet lub linii telefonicznych.
• Bez osłon (nieekranowany): Lżejsza konstrukcja i niższy koszt – przeznaczony do instalacji w środowiskach o niskim ryzyku zakłóceń, np. w budynkach mieszkalnych i biurowych.
• Uniwersalny design: Kompatybilny z większością ramek i paneli montażowych (standard Keystone) – ułatwia rozbudowę i modyfikację instalacji.
• Kolor czarny: Estetyczne wykończenie, które pasuje do nowoczesnych aranżacji wnętrz oraz oznakowania kolorami w szafach rack.
• Prosty montaż: Zaciski IDC (beznarzędziowe) umożliwiają szybkie zakończenie przewodów bez lutowania – oszczędność czasu podczas instalacji.

Zgodność z Normami

Produkt przeznaczony do stosowania w systemach okablowania strukturalnego. Spełnia wymagania obowiązujących norm branżowych dotyczących modułów Keystone i gniazd RJ. Posiada oznaczenie CE, potwierdzające zgodność z wymogami Unii Europejskiej.

Zastosowanie

Płytka K45 K076/14 Simon Connect sprawdza się w różnorodnych instalacjach telekomunikacyjnych i sieciowych. Zalecana do zastosowań wymagających niezawodnego połączenia sygnałowego.

• Tworzenie punktów dostępowych sieci Ethernet (kategoria 5e / 6) w biurach, domach i obiektach komercyjnych.
• Instalacja linii telefonicznych oraz systemów interkomowych w standardzie RJ.
• Rozbudowa i modernizacja istniejących szaf rack, paneli krosowych i puszek natynkowych/podtynkowych.
• Okablowanie strukturalne w ramach sieci lokalnych LAN – jako element zakończenia kabla.

Wskazówki Montażowe

Instalację powinna przeprowadzić osoba z odpowiednimi kwalifikacjami (np. instalator sieci elektrycznych i telekomunikacyjnych). Przed rozpoczęciem prac upewnij się, że nie ma napięcia w obwodach sąsiadujących (jeśli montaż wykonywany jest w pobliżu urządzeń elektrycznych). Moduł montuje się w standardowej ramce lub panelu Keystone za pomocą zatrzasków. Przy użyciu narzędzia do zakańczania IDC należy dołożyć starań, aby kable były umieszczone zgodnie ze specyfikacją (T568A/T568B). Nie przekraczaj zalecanego promienia gięcia kabla.

FAQ

• Czy ta płytka ma ekranowanie? Nie – model K076/14 jest pozbawiony osłon (nieekranowany), co oznacza, że nie zapewnia ochrony przed zakłóceniami elektromagnetycznymi. Przeznaczona do instalacji w środowiskach o niskim poziomie zakłóceń.
• Jaki stopień ochrony IP ma to urządzenie? Producent nie podaje stopnia IP dla tego modułu. Standardowo elementy okablowania strukturalnego montowane wewnątrz puszek i rozdzielnic mają ochronę IP20 (brak odporności na wilgoć i kurz). Należy montować go w suchym pomieszczeniu.
• Czy jest kompatybilny z ramkami Simon? Tak, płytka K45 Simon Connect została zaprojektowana jako uniwersalny moduł Keystone i pasuje do ramek oraz paneli montażowych marki Simon, a także do innych systemów zgodnych ze standardem Keystone.
