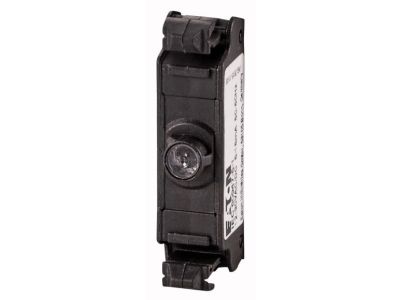

Płytka dioda LED niebieska U=24V moc. przód M22-FLED-B RMQ-Titan M22 | 180796 Eaton

Alternatywny kod produktu: M22-FLED-B

Opis i Kluczowe Cechy

Płytka diody LED niebieska o symbolu 180796 z rodziny RMQ-Titan M22 przeznaczona jest do sygnalizacji optycznej w obwodach sterowania. Dzięki napięciu znamionowemu 12–30 V AC/DC (standardowo 24 V) oraz prądowi roboczemu 5–15 mA zapewnia wyraźną i energooszczędną sygnalizację. Zastosowany zacisk Cage Clamp umożliwia szybkie i pewne podłączenie przewodów bez użycia narzędzi.

• Napięcie robocze Ue 12–30 V AC/DC (standardowo 24 V): uniwersalność zasilania – dioda działa zarówno w obwodach prądu przemiennego, jak i stałego, co ułatwia integrację z różnymi systemami sterowania.
• Prąd roboczy Ie 5–15 mA: niski pobór prądu – minimalne obciążenie źródła zasilania, istotne przy wielu elementach LED w szafie sterowniczej.
• Pobór mocy Pmaks. 0,26 W przy 24 V: bardzo niskie zużycie energii i ograniczone wydzielanie ciepła – dłuższa żywotność i mniejsze obciążenie termiczne obudowy.
• Stopień ochrony IP20: bezpieczna praca w suchych pomieszczeniach, wewnątrz rozdzielnic i obudów sterowniczych.
• Zacisk Cage Clamp: szybki montaż bez narzędzi, pewne połączenie elektryczne odporne na wibracje – oszczędność czasu instalacji.

Zgodność z Normami

Produkt spełnia wymagania normy IEC 60947-5-1. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami unijnymi dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Niebieska dioda LED znajduje zastosowanie wszędzie tam, gdzie wymagana jest wyraźna sygnalizacja wizualna stanu pracy urządzeń w układach sterowania i automatyki.

• Sygnalizacja załączenia, awarii lub obecności napięcia w panelach sterowniczych i rozdzielnicach.
• Wskaźnik stanu w układach automatyki budynkowej – informacja o pracy siłowników, zaworów czy oświetlenia.
• Wizualizacja sygnałów sterujących w maszynach przemysłowych oraz w systemach PLC.
• Elementy układów przycisków i przełączników serii RMQ-Titan M22 – uzupełnienie funkcji sterowania o sygnalizację optyczną.

Wskazówki Montażowe

Montaż i podłączenie płytki LED powinny być wykonane przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Podłączenie przewodów do zacisku Cage Clamp należy wykonać zgodnie z instrukcją producenta. Przekrój przewodów dobrać do prądu roboczego (5–15 mA) i napięcia, stosując się do obowiązujących przepisów. Element przeznaczony jest do montażu w suchych pomieszczeniach (IP20).

FAQ

• Czy dioda LED może być zasilana zarówno napięciem stałym, jak i przemiennym? Tak, dioda jest przystosowana do napięcia 12–30 V AC/DC (standardowo 24 V). Może pracować zarówno w obwodach prądu stałego, jak i przemiennego 50/60 Hz.
• Jaki jest prąd roboczy i pobór mocy płytki? Prąd roboczy Ie wynosi 5–15 mA, a maksymalny pobór mocy to 0,26 W przy 24 V. Zapewnia to energooszczędną sygnalizację bez nadmiernego obciążania zasilacza.
• Jaki stopień ochrony ma płytka LED? Stopień ochrony IP20 – produkt przeznaczony do montażu w suchych pomieszczeniach, wewnątrz obudów i rozdzielnic, gdzie nie występuje bezpośrednie działanie wody i pyłu.
