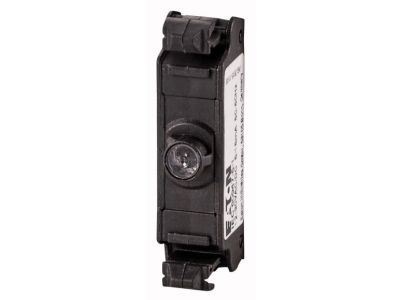

Płytka dioda LED biała U=24V moc. przód M22-FLED-W RMQ-Titan M22 | 180795 Eaton

Alternatywny kod produktu: M22-FLED-W

Opis i Kluczowe Cechy

Płytka dioda LED biała z serii RMQ-Titan M22 (symbol 180795) to element sygnalizacyjny przeznaczony do pracy w szerokim zakresie napięcia 12-30 V AC/DC (standardowo 24 V). Dzięki niskiemu poborowi prądu 5-15 mA i maksymalnej mocy 0,26 W przy 24 V zapewnia energooszczędną i wyraźną sygnalizację. Zaciski Cage Clamp (Wago) umożliwiają szybkie i bezpieczne podłączenie przewodów bez użycia narzędzi. Mocowanie z przodu ułatwia instalację w typowych obudowach przycisków i paneli.

• Napięcie znamionowe Ue: 12-30 V AC/DC (50/60 Hz) – uniwersalność pracy zarówno z napięciem stałym, jak i zmiennym, co umożliwia stosowanie w różnych instalacjach bez konieczności doboru dodatkowych zasilaczy.
• Prąd roboczy Ie: 5-15 mA – bardzo niski pobór prądu, minimalizujący obciążenie źródła sterującego oraz straty w obwodzie sygnalizacji.
• Pobór mocy Pmax: 0,26 W przy 24 V – energooszczędna dioda LED, dzięki czemu nie powoduje nadmiernego nagrzewania się elementu ani zwiększonego zużycia energii.
• Stopień ochrony IP20: zapewnia ochronę przed ciałami stałymi o średnicy powyżej 12 mm i dotykiem palcem – bezpieczeństwo podczas eksploatacji w rozdzielnicach i szafach sterowniczych.
• Zacisk Cage Clamp: bezśrubowa technologia łączenia przewodów (zarejestrowany znak towarowy Wago) gwarantuje szybki montaż, odporność na wibracje i niezawodny kontakt elektryczny.
• Kolor diody: biały – wyraźna, dobrze widoczna sygnalizacja świetlna ułatwiająca identyfikację stanu urządzenia.

Zgodność z Normami

Płytka diody LED spełnia wymagania normy IEC 60947-5-1, która określa zasady budowy i badania łączników sterowniczych oraz elementów sygnalizacyjnych w obwodach sterowania. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki kompaktowym wymiarom i standardowemu mocowaniu z przodu, płytka LED doskonale nadaje się do sygnalizacji stanu pracy urządzeń w różnorodnych aplikacjach przemysłowych i budynkowych.

• Sygnalizacja załączenia lub awarii obwodu w rozdzielnicach elektrycznych i szafach sterowniczych.
• Wskaźnik obecności napięcia w panelach operatorskich maszyn i urządzeń.
• Element informacyjny w przyciskach i przełącznikach serii RMQ-Titan – podświetlenie białej diody informuje o aktywnym stanie wejścia sterującego.
• Automatyka budynkowa – sygnalizacja stanu pracy sterowników, bramek logicznych czy styczników w systemach zarządzania energią.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Płytkę mocuje się z przodu obudowy przycisku lub panelu (zgodnie z instrukcją producenta). Podłączenie przewodów realizuje się za pomocą zacisków Cage Clamp – należy wcisnąć odizolowany przewód o odpowiednim przekroju (dostosowanym do prądu 5-15 mA, np. 0,5-1,5 mm²) do momentu zatrzaśnięcia. Przed uruchomieniem sprawdzić poprawność połączeń oraz polaryzację (dla napięcia stałego). Nie przekraczać podanego zakresu napięcia i prądu.

FAQ

• Jaki zakres napięcia mogę podać na tę płytkę LED? Zakres napięcia roboczego wynosi 12-30 V AC/DC, przy standardowym napięciu 24 V AC/DC. Dioda jest przystosowana do pracy przy obu rodzajach napięcia (AC i DC) w podanym zakresie.
• Czy dioda wymaga dodatkowego rezystora lub elementu ograniczającego prąd? Nie, płytka LED posiada wbudowane obwody stabilizujące, które ograniczają prąd do wartości 5-15 mA w całym zakresie napięcia. Nie ma potrzeby stosowania zewnętrznych rezystorów.
• Jaki stopień ochrony ma ten element? Stopień ochrony wynosi IP20 – element jest chroniony przed ciałami stałymi o średnicy powyżej 12 mm oraz przed przypadkowym dotknięciem. Nadaje się do stosowania w suchych pomieszczeniach, wewnątrz rozdzielnic i szaf sterowniczych.
