Płytka czołowa z pokrętłem regulacyjnym do łącznika czasowego 0-120 min, biały, aksamit, Q.x | 16336089 Hager

Opis i Kluczowe Cechy

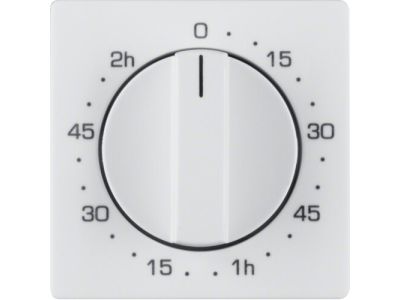

Płytka czołowa z pokrętłem regulacyjnym (symbol 16336089) to element przedni dedykowany do łączników czasowych serii Q.x. Umożliwia ustawienie czasu opóźnienia w zakresie od 0 do 120 minut za pomocą wygodnego pokrętła. Wykonana w kolorze białym aksamit, zapewnia estetyczne dopasowanie do rozdzielnic i urządzeń sterujących. Umożliwia szybką i intuicyjną zmianę nastaw czasowych bez konieczności demontażu całego łącznika.

• Zakres nastaw 0‑120 minut: Szeroki zakres ustawień pozwala na precyzyjne dopasowanie czasu opóźnienia do potrzeb instalacji – od krótkich przerw po opóźnienia do dwóch godzin.
• Pokrętło regulacyjne: Umożliwia płynną zmianę nastawy czasu bez użycia narzędzi, co przyspiesza konfigurację i testowanie układu.
• Kolor biały aksamit: Eleganckie wykończenie pasujące do standardowych rozdzielnic i obudów modułowych, zapewniające spójny wygląd instalacji.
• Dedykowane do łączników czasowych Q.x: Gwarantuje kompatybilność mechaniczną i łatwy montaż w miejscu standardowej płytki czołowej.
• Łatwa identyfikacja nastawy: Czytelna skala na płytce umożliwia szybkie odczytanie ustawionego czasu bez konieczności uruchamiania urządzenia.

Zgodność z Normami

Płytka czołowa stanowi akcesorium do łączników czasowych i jest zgodna z ogólnymi wymogami dla urządzeń elektrycznych niskiego napięcia oraz dyrektywą niskonapięciową LVD. Produkt posiada oznaczenie CE. Ze względu na brak szczegółowych norm w dostarczonych danych, zalecamy sprawdzenie kompatybilności z konkretnym modelem łącznika czasowego.

Zastosowanie

Płytka czołowa z pokrętłem regulacyjnym znajduje zastosowanie wszędzie tam, gdzie wymagane jest opóźnienie czasowe w sterowaniu. Dzięki możliwości ustawienia czasu w zakresie 0‑120 minut nadaje się do:

• Sterowania oświetleniem z opóźnionym wyłączeniem (np. w korytarzach, klatkach schodowych).
• Opóźniania załączania wentylacji lub ogrzewania po podaniu sygnału sterującego.
• Realizacji cykli czasowych w prostych układach automatyki budynkowej.
• Impulsowego sterowania stycznikami lub przekaźnikami z opóźnieniem czasowym.

Wskazówki Montażowe

Montaż płytki czołowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Płytkę należy zamontować w przeznaczonym do tego łączniku czasowym serii Q.x, zgodnie z instrukcją producenta. Nie są wymagane dodatkowe narzędzia – pokrętło regulacyjne jest przystosowane do ręcznej obsługi. Przed montażem należy upewnić się, że łącznik jest odłączony od zasilania.

FAQ

• Czy ta płytka pasuje do łączników czasowych innych producentów? Płytka jest dedykowana do łączników czasowych serii Q.x. Przed zakupem należy sprawdzić kompatybilność mechaniczną z posiadanym modelem.
• Jak ustawić czas opóźnienia? Wystarczy obrócić pokrętło regulacyjne w żądaną pozycję na skali od 0 do 120 minut. Skala jest czytelnie oznaczona.
• Czy płytka posiada podświetlenie lub sygnalizację LED? Zgodnie z dostępnymi danymi, płytka nie zawiera elementów podświetlających. Jest to wyłącznie element mechaniczny do ustawiania czasu.
