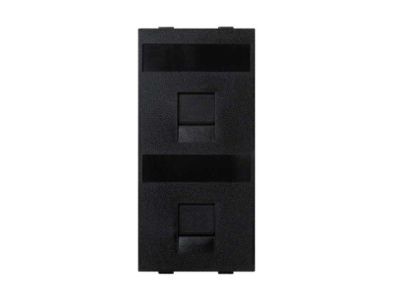

Płytka CIMA, 2x RJ z osłonami uniwersalna, szary grafit Simon Connect | S76B/14 Kontakt Simon

Opis i Kluczowe Cechy

Płytka CIMA Simon Connect S76B/14 to uniwersalny element osprzętu przeznaczony do montażu dwóch gniazd RJ w instalacjach teleinformatycznych. Wykonana w kolorze szary grafit, wyposażona w osłony zabezpieczające gniazda przed kurzem i zabrudzeniami. Dzięki modułowej konstrukcji seria Simon Connect zapewnia elastyczność aranżacji w systemach korytkowych, puszkach podłogowych oraz listwach przypodłogowych.

• Dwa gniazda RJ: możliwość jednoczesnego podłączenia dwóch linii danych (telefonicznych / sieci komputerowych) w jednym punkcie instalacyjnym.
• Osłony uniwersalne: chronią złącza przed przypadkowym uszkodzeniem mechanicznym i zanieczyszczeniami podczas eksploatacji.
• Kolor szary grafit: stonowana estetyka dopasowana do nowoczesnych wnętrz biurowych i przemysłowych.
• Kompatybilność z serią Simon Connect: łatwe łączenie z innymi modułami w systemie korytkowym – bez użycia narzędzi.
• Trwałe tworzywo konstrukcyjne: odporność na obciążenia mechaniczne i starzenie się materiału (dane producenta).

Zgodność z Normami

Produkt zgodny z wymaganiami dyrektyw Unii Europejskiej oraz posiada oznaczenie CE. Jako element serii Simon Connect przeznaczony jest do stosowania w instalacjach teleinformatycznych zgodnie z ogólnymi zasadami sztuki instalacyjnej. W przypadku zastosowań w obwodach sygnałowych zalecamy przestrzeganie norm dotyczących okablowania strukturalnego. Szczegółowe informacje o normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Płytka S76B/14 znajduje zastosowanie wszędzie tam, gdzie wymagane jest estetyczne i funkcjonalne wyprowadzenie dwóch portów RJ w gotowych systemach korytkowych lub puszkach instalacyjnych.

• Budowa sieci komputerowych LAN w biurach i obiektach użyteczności publicznej (gniazda RJ-45).
• Instalacje telefoniczne – podwójne gniazdo RJ-11/RJ-12 do aparatów lub central.
• Systemy sygnalizacji i automatyki budynkowej – podłączenie sterowników za pomocą interfejsów RJ.
• Modernizacja istniejących ciągów kablowych – wymiana pustych zaślepek na funkcjonalne moduły.

Wskazówki Montażowe

Montaż płytki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP (dotyczy całego systemu elektroinstalacyjnego). Przed rozpoczęciem prac – odłączyć napięcie w obwodzie, w którym znajduje się kanał/puszka, nawet jeśli sama płytka jest elementem pasywnym. Płytkę należy zamocować w dedykowanym otworze systemu Simon Connect (brak potrzeby użycia narzędzi – zatrzask). Do podłączenia przewodów do gniazd RJ użyć narzędzia do zaciskania (np. punch-down) zgodnie ze schematem okablowania. Nie przekraczać dopuszczalnego promienia gięcia kabli. Przed zamknięciem osłon sprawdzić poprawność połączeń.

FAQ

• Czy płytka S76B/14 nadaje się do gniazd RJ-45 (8P8C) i RJ-11 (6P4C)? Tak – uniwersalne wycięcie w obudowie pozwala na montaż standardowych modułów keystone RJ-45 oraz mniejszych wtyków RJ-11/12 (należy dobrać wkładkę modułu zgodnie z potrzebami).
• Czy osłony są zdejmowane? Osłony są ruchome – można je otworzyć podczas wpinania kabla i zamknąć po podłączeniu. Chronią przed kurzem i nie stanowią przeszkody w użytkowaniu.
• Jakie są wymagane narzędzia do montażu? Do samego osadzenia płytki w systemie Simon Connect nie są potrzebne narzędzia (system zatrzaskowy). Do zakończenia kabli w module RJ potrzebne jest narzędzie do zaciskania lub punch-down.
