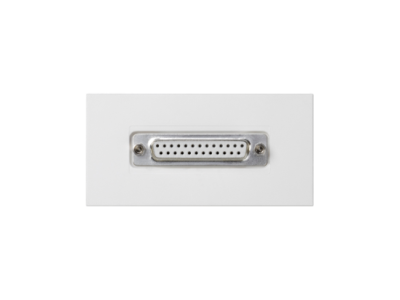

Płytka 90x45mm (2xK45) złącza LPT (D-Sub 25) + wkład, czysta biel K104A/9 Simon Connect | K104A/9 Kontakt Simon

Alternatywny kod produktu: TSC-K104A-9

Opis i Kluczowe Cechy

Płytka K104A/9 od Simon Connect stanowi gotowy element montażowy do gniazd i paneli w systemie modułowym 45 mm. Wymiary 90×45 mm (2 moduły K45) umożliwiają instalację w ramkach Simon Connect, a wbudowane złącze D-Sub 25 (gniazdo żeńskie) dedykowane jest do portu LPT (równoległego). W zestawie znajduje się wkład zapewniający pełną funkcjonalność, a kolor czysta biel pasuje do większości aranżacji wnętrz.

• Wymiary 90×45 mm (2×K45): kompatybilność z modułowymi ramkami Simon Connect – łatwy montaż w puszkach i panelach.
• Złącze D-Sub 25 (gniazdo żeńskie): bezpośrednie podłączenie przewodu z wtykiem męskim dla transmisji równoległej (LPT), np. do komunikacji ze starszymi urządzeniami przemysłowymi lub programowania.
• Wkład w zestawie: oszczędność czasu – gotowy do wpięcia moduł, nie wymaga dodatkowych akcesoriów montażowych.
• Kolor czysta biel (RAL 9010): jednolity wygląd z pozostałym osprzętem Simon Connect, odpowiedni do wnętrz mieszkalnych i biurowych.
• Element pasywny: brak elementów elektronicznych – niezawodność i długa żywotność w systemach niskonapięciowych.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi w zakresie bezpieczeństwa i kompatybilności. Posiada oznaczenie CE. Montaż należy wykonać zgodnie z wytycznymi producenta oraz lokalnymi przepisami instalacyjnymi.

Zastosowanie

Płytka K104A/9 znajduje zastosowanie wszędzie tam, gdzie wymagane jest wyprowadzenie złącza D-Sub 25 w standardowym gnieździe natynkowym lub podtynkowym. Sprawdza się zarówno w automatyce budynkowej, jak i w układach transmisji danych.

• Tworzenie gniazd LPT w puszkach instalacyjnych dla sprzętu wyposażonego w port równoległy (np. starsze maszyny CNC, drukarki, plotery).
• Przygotowanie paneli sterowniczych w szafach rozdzielczych – umożliwia szybkie podłączenie programatorów lub testerów.
• Integracja z systemami sterowania oświetleniem i roletami (tam, gdzie wymagana jest transmisja równoległa).
• Warsztaty elektroniczne i laboratoria – do wygodnego łączenia urządzeń pomiarowych z komputerem przez LPT.

Wskazówki Montażowe

Montaż (demontaż, podłączenie przewodów) może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP oraz znajomość zasad bezpieczeństwa. Prace prowadzić przy bezwzględnie odłączonym napięciu (jeśli złącze współpracuje z urządzeniami zasilanymi). Płytkę montuje się w ramce Simon Connect na standardowej puszce instalacyjnej. Przewody podłączyć do zacisków D-Sub zgodnie z przeznaczeniem pinów (parametry połączeń – patrz dokumentacja producenta). Użyj przewodów o przekroju dostosowanym do wymaganego prądu sygnałowego (max 2 A, zgodne z normą dla D-Sub). Nie stosuj nadmiernej siły podczas wpinania kabla.

FAQ

• Czy płytka jest wyposażona w podświetlenie lub diodę LED? Nie, element jest pasywny – nie zawiera żadnych źródeł światła. Wszelkie wskaźniki optyczne należy montować oddzielnie.
• Jaki jest stopień ochrony (IP) tej płytki? Producent nie podaje konkretnej wartości. Standardowo w zabudowie natynkowej lub podtynkowej (wewnątrz pomieszczeń) osiągany jest stopień ochrony IP20 – element przeznaczony do suchych pomieszczeń.
• Czy złącze D-Sub 25 jest typu żeńskiego i czy mogę podłączyć typowy kabel LPT? Tak, gniazdo ma 25 pinów w układzie żeńskim (DB25-F). Umożliwia bezpośrednie podłączenie kabla z wtykiem męskim (DB25-M), stosowanym w standardzie IEEE 1284 (printer port).
