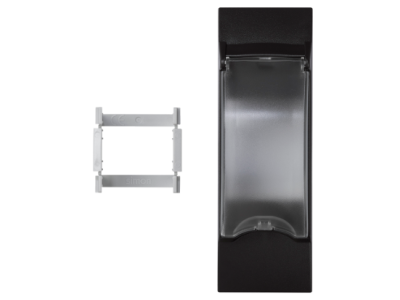

Płytka 45x135mm (3xK45) z pokr. do aparatury modułowej 2-pol., kanały, Ofiblok, ALK, czarny, Connect | KF03/14 Kontakt Simon

Alternatywny kod produktu: TSC-KF03-14

Opis i Kluczowe Cechy

Płytka montażowa Connect o wymiarach 45x135 mm (3 moduły K45) z pokrętłem została zaprojektowana do obsługi aparatury modułowej 2-polowej. Wyposażona w system Ofiblok umożliwia szybkie i bezpieczne łączenie przewodów, a zintegrowane kanały ułatwiają prowadzenie instalacji w rozdzielnicy. Czarny kolor i solidna konstrukcja zapewniają estetykę i trwałość.

• Wymiary 45x135 mm (3xK45): pasują do standardowych rozdzielnic z modułem 45 mm, umożliwiając montaż dwóch biegunów aparatury w jednym elemencie.
• System Ofiblok: szybkie, bezśrubowe łączenie przewodów – skraca czas montażu i zwiększa pewność połączeń.
• Zintegrowane kanały: porządkują przewody wewnątrz rozdzielnicy, ułatwiając identyfikację i serwis.
• Pokrętło: wygodna obsługa aparatury (np. wyłączników czy styczników) bez konieczności otwierania osłon.
• Kolor czarny: dyskretny wygląd pasujący do nowoczesnych instalacji elektrycznych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Stosowanie w rozdzielnicach zgodnych z normą DIN gwarantuje bezpieczną i niezawodną pracę w instalacjach budynkowych.

Zastosowanie

Płytka montażowa Connect znajduje zastosowanie wszędzie tam, gdzie wymagane jest ergonomiczne i estetyczne osadzenie aparatury modułowej 2-polowej – w rozdzielnicach głównych, podrozdzielniach oraz szafach sterowniczych.

• Montaż wyłączników nadprądowych, różnicowoprądowych i styczników 2-polowych w rozdzielnicach mieszkaniowych i przemysłowych.
• Obsługa obwodów sterowania (np. oświetlenie, ogrzewanie) poprzez łatwo dostępne pokrętło.
• Tworzenie przejrzystych wiązek przewodów z wykorzystaniem kanałów Ofiblok – idealne do nowych instalacji i modernizacji.
• Sygnalizacja i sterowanie w automatyce budynkowej (np. bramy, rolety) przy użyciu 2-polowych łączników.

Wskazówki Montażowe

Montaż płytki powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Produkt przeznaczony jest do mocowania na standardowej szynie montażowej TH35 (zgodnie z DIN). Przed rozpoczęciem prac należy sprawdzić kompatybilność aparatury z płytką. Przekrój przewodów podłączanych do systemu Ofiblok powinien być dobrany do obciążenia zgodnie z dokumentacją techniczną producenta. Po zakończeniu montażu zaleca się kontrolę połączeń oraz próbę działania.

FAQ

• Jaką aparaturę można zamontować na płytce? Płytka jest przeznaczona do aparatury modułowej 2-polowej o szerokości 45 mm na każdy biegun (np. wyłączniki, styczniki, przełączniki). Standardowe wymiary 45x135 mm (3 moduły K45) pozwalają na montaż dwóch biegunów obok siebie.
• Czy system Ofiblok wymaga specjalnych narzędzi? Nie, Ofiblok to system szybkozłączy bezśrubowych – przewody wkłada się bez użycia narzędzi, co przyspiesza instalację. Należy jednak upewnić się, że końcówki przewodów są odpowiednio przygotowane (np. tulejki dla linek).
• Jakie jest maksymalne obciążenie prądowe płytki? Producent nie podał konkretnych wartości prądowych. Parametr ten zależy od zastosowanej aparatury i przekroju przewodów – należy kierować się dokumentacją konkretnych urządzeń oraz normami instalacyjnymi.
