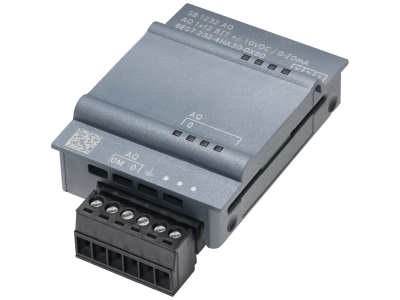

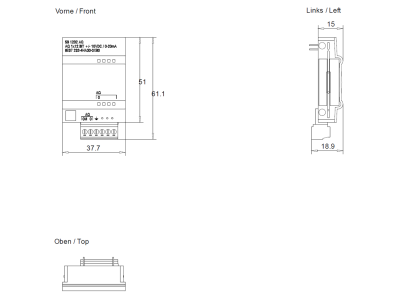

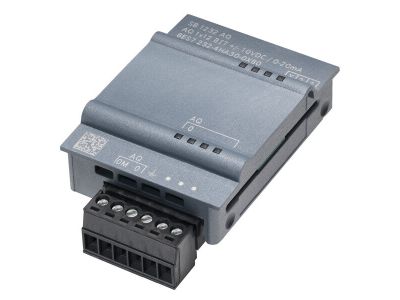

Płyta sygnałowa SB 1232, 1 wyjście analogowe 10VDC, lub prądowe 0-20mA, SIMATIC S7-1200, | 6ES7232-4HA30-0XB0 Siemens

Opis i Kluczowe Cechy

Płyta sygnałowa SB 1232 o numerze katalogowym 6ES7232-4HA30-0XB0 to zaawansowany moduł rozszerzeń dedykowany dla sterowników PLC z rodziny SIMATIC S7-1200 firmy Siemens. Urządzenie to zostało zaprojektowane z myślą o optymalizacji przestrzeni w szafie sterowniczej, umożliwiając dodanie jednego wyjścia analogowego bezpośrednio na front jednostki centralnej (CPU). Dzięki takiemu rozwiązaniu, użytkownik zyskuje dodatkową funkcjonalność bez konieczności zwiększania fizycznej szerokości sterownika na szynie DIN.

• Wszechstronność sygnałowa: Moduł oferuje jedno wyjście analogowe, które może pracować w trybie napięciowym (zakres +/- 10V DC) lub prądowym (zakres 0-20 mA), co pozwala na elastyczne dopasowanie do wymagań różnorodnych odbiorników sygnału.
• Integracja z TIA Portal: Pełna kompatybilność z oprogramowaniem inżynierskim pozwala na błyskawiczną konfigurację i mapowanie zmiennych w ramach jednej, spójnej bazy danych projektowych.
• Oszczędność miejsca: Montaż typu "Signal Board" sprawia, że płyta staje się integralną częścią obudowy CPU, co jest kluczowe w kompaktowych aplikacjach OEM.
• Wysoka precyzja: Przetwarzanie sygnałów odbywa się z wysoką rozdzielczością, co gwarantuje stabilne sterowanie elementami wykonawczymi takimi jak falowniki czy zawory proporcjonalne.

Zgodność z Normami

Produkt spełnia rygorystyczne standardy przemysłowe, co jest znakiem rozpoznawczym marki Siemens. Płyta SB 1232 posiada certyfikację CE, co potwierdza jej zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej (EMC). Urządzenie zostało zaprojektowane do pracy w trudnych warunkach przemysłowych, charakteryzując się wysoką odpornością na zakłócenia oraz wibracje, zgodnie z normami przewidzianymi dla systemów automatyki SIMATIC S7-1200.

Zastosowanie

Płyta sygnałowa SB 1232 znajduje szerokie zastosowanie w małych i średnich systemach automatyki, gdzie wymagana jest precyzyjna kontrola analogowa. Idealnie sprawdza się w:

• Sterowaniu napędami: Zadawanie prędkości obrotowej do przemienników częstotliwości za pomocą sygnału 0-10V lub 4-20mA.
• Procesach regulacji: Sterowanie stopniem otwarcia zaworów regulacyjnych w układach HVAC lub systemach dozowania płynów.
• Modernizacji maszyn: Rozbudowa istniejących systemów S7-1200 o dodatkowy kanał analogowy przy braku wolnego miejsca na szynie montażowej.
• Wizualizacji procesów: Przesyłanie wartości procesowych do zewnętrznych wskaźników analogowych lub rejestratorów danych.

Wskazówki Montażowe

Instalacja płyty SB 1232 jest intuicyjna i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Przed przystąpieniem do montażu należy bezwzględnie odłączyć zasilanie od jednostki centralnej CPU. Płytę należy umieścić w dedykowanym gnieździe na froncie sterownika S7-1200, dociskając ją aż do momentu zablokowania zatrzasków. Połączenia elektryczne powinny być wykonane zgodnie ze schematem ideowym, dbając o odpowiedni moment dokręcania zacisków śrubowych, co zapobiega luzowaniu się przewodów pod wpływem drgań. Zaleca się stosowanie przewodów ekranowanych dla sygnałów analogowych w celu minimalizacji wpływu zakłóceń elektromagnetycznych.

FAQ

• Czy płyta SB 1232 wymaga dodatkowego zasilania? Płyta pobiera zasilanie bezpośrednio z jednostki centralnej przez złącze systemowe, jednak pętla prądowa wyjścia może wymagać uwzględnienia bilansu energetycznego systemu.
• Czy mogę używać wyjścia napięciowego i prądowego jednocześnie? Moduł posiada jedno fizyczne wyjście, które konfiguruje się programowo do pracy w jednym z wybranych trybów (napięciowy lub prądowy).
• Czy montaż płyty wpływa na stopień ochrony IP sterownika? Prawidłowo zamontowana płyta zachowuje standardowy stopień ochrony przewidziany dla jednostki centralnej S7-1200, pod warunkiem zachowania integralności obudowy.
