Płyta sygnałowa SB 1222 dla CPU S7-1200, 4 wyjścia binarne, 5VDC, 200kHz, SIMATIC S7-1200 | 6ES7222-1AD30-0XB0 Siemens

Alternatywny kod produktu: 6ES72221AD300XB0

Opis i Kluczowe Cechy

Płyta sygnałowa SB 1222 (symbol 6ES7222-1AD30-0XB0) to moduł rozszerzający sterownik SIMATIC S7-1200 o cztery szybkie wyjścia binarne. Dzięki napięciu 5 V DC i częstotliwości przełączania 200 kHz umożliwia precyzyjne sterowanie procesami wymagającymi szybkich sygnałów cyfrowych. Moduł montuje się bezpośrednio na CPU, nie wymagając dodatkowego zasilania.

• 4 wyjścia binarne 5 V DC: umożliwiają bezpośrednie sterowanie urządzeniami niskonapięciowymi, takimi jak enkodery, serwomechanizmy czy szybkie przekaźniki, bez konieczności stosowania interfejsów.
• Częstotliwość przełączania 200 kHz: obsługa szybkich procesów automatyki, np. generowanie impulsów dla silników krokowych, zliczanie szybkich zdarzeń lub komunikacja z czujnikami o małym czasie reakcji.
• Zasilanie z szyny backplane S7-1200: uproszczona instalacja – moduł nie wymaga osobnego źródła napięcia, co skraca czas okablowania i redukuje liczbę komponentów.
• Bezpośrednie rozszerzenie CPU: zwiększa liczbę szybkich wyjść sterownika bez konieczności stosowania dodatkowych modułów komunikacyjnych, zachowując zwartą konstrukcję systemu.

Zgodność z Normami

Płyta sygnałowa SB 1222 jest zgodna z dyrektywami Unii Europejskiej i posiada certyfikat CE. Przeznaczona do pracy w systemach automatyki przemysłowej, spełnia wymagania norm DIN stosowanych dla rodziny SIMATIC S7-1200. Zaleca się instalację zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Dzięki szybkim wyjściom binarnym moduł SB 1222 znajduje zastosowanie w zadaniach wymagających precyzyjnego generowania sygnałów o wysokiej częstotliwości. Idealnie sprawdza się w aplikacjach czasu rzeczywistego.

• Sterowanie serwomechanizmami i silnikami krokowymi poprzez generowanie impulsów PWM lub sygnałów step/dir.
• Obsługa szybkich enkoderów inkrementalnych – zliczanie impulsów, pozycjonowanie w układach napędowych.
• Sygnalizacja stanu i sterowanie urządzeniami w liniach produkcyjnych z krótkim czasem cyklu.
• Generowanie przebiegów czasowych i impulsów synchronizujących w aplikacjach testowych i pomiarowych.

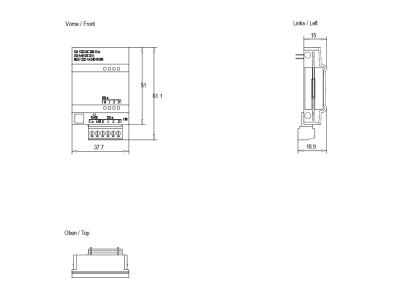

Wskazówki Montażowe

Montaż i podłączenie płyty sygnałowej SB 1222 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania sterownika i wszystkich urządzeń peryferyjnych. Moduł montuje się bezpośrednio na szynie TH35 (DIN) w standardowej konfiguracji S7-1200. Połączenie z CPU realizowane jest przez złącze na tylnej ściance – nie wymaga dodatkowych przewodów. Dokręcanie śrub mocujących zgodnie z dokumentacją producenta. Przekroje przewodów do wyjść należy dobrać do obciążenia (maks. 0,5 A na wyjście przy 5 V DC). Zaleca się stosowanie przewodów o przekroju 0,25–1,5 mm².

FAQ

• Jaka jest maksymalna częstotliwość przełączania wyjść? Wyjścia binarne mogą przełączać się z częstotliwością do 200 kHz, co umożliwia generowanie szybkich impulsów dla układów napędowych i enkoderów.
• Czy moduł wymaga osobnego zasilania? Nie, SB 1222 pobiera zasilanie bezpośrednio z szyny backplane sterownika S7-1200. Nie jest potrzebne zewnętrzne źródło napięcia.
• Jakie napięcie i typ sygnału występują na wyjściach? Są to wyjścia binarne 5 V DC, kompatybilne z logiką TTL. Nadają się do współpracy z cyfrowymi wejściami sterowników, przekaźników oraz szybkich czujników.
