Płyta podstawy do rozruszników gwiazda-trójkąt S10-S10-S10 | 3RA1962-2F Siemens

Alternatywny kod produktu: 3RA19622F

Opis i Kluczowe Cechy

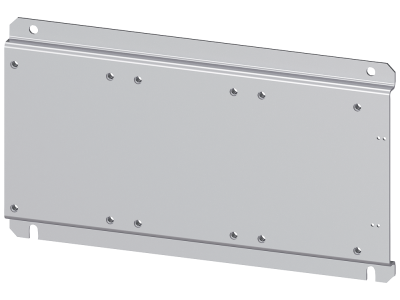

Płyta podstawy o symbolu 3RA1962-2F to element systemu modułowego SIRIUS, zaprojektowany do budowy rozruszników gwiazda-trójkąt. Umożliwia montaż kombinacji trzech styczników 3RT1.6 w zwartej konstrukcji, co upraszcza okablowanie i oszczędza miejsce w szafie sterowniczej. Dedykowane rozwiązanie dla instalacji wymagających niezawodnego rozruchu silników.

• Przeznaczona do trzech styczników 3RT1.6: Gotowa podstawa do kombinacji gwiazda-trójkąt bez konieczności indywidualnego montażu i łączenia elementów.
• Zwarta konstrukcja: Oszczędza miejsce w rozdzielnicy i ułatwia prowadzenie przewodów, co skraca czas instalacji.
• System modułowy SIRIUS: Pełna kompatybilność z pozostałymi komponentami rodziny, co zapewnia elastyczność rozbudowy.
• Łatwy montaż: Proste mocowanie styczników na płycie bez potrzeby stosowania dodatkowych akcesoriów.
• Solidne wykonanie: Materiał odporny na obciążenia mechaniczne i termiczne typowe dla pracy łączników stycznikowych.

Zgodność z Normami

Produkt jest elementem systemu SIRIUS i podlega europejskim standardom bezpieczeństwa. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Spełnia wymagania typowe dla aparatury modułowej stosowanej w rozdzielnicach przemysłowych.

Zastosowanie

Płyta podstawy 3RA1962-2F jest przeznaczona do tworzenia rozruszników gwiazda-trójkąt dla trójfazowych silników indukcyjnych. Znajduje zastosowanie w układach wymagających łagodnego rozruchu oraz ograniczenia prądu rozruchowego.

• Rozruch silników w pompach, wentylatorach, sprężarkach i innych maszynach o dużym momencie bezwładności.
• Automatyka budynkowa – centrale klimatyzacyjne, windy, dźwigi.
• Linie produkcyjne i maszyny w przemyśle spożywczym, chemicznym i obróbki metali.
• Instalacje w stacjach uzdatniania wody i pompowniach.

Wskazówki Montażowe

Montaż płyty podstawy oraz podłączanie styczników powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta.

• Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem.
• Płytę mocować na szynie TH35 (DIN) lub bezpośrednio do płyty montażowej – zgodnie z przeznaczeniem.
• Styczniki 3RT1.6 montować w przewidziane gniazda, zwracając uwagę na prawidłową orientację i zatrzaśnięcie.
• Przekrój przewodów dobrać do prądu znamionowego styczników i zabezpieczeń nadprądowych.
• Po zakończeniu montażu sprawdzić poprawność połączeń oraz dokręcenie zacisków momentem obrotowym określonym w dokumentacji.

FAQ

• Czy płyta podstawy zawiera styczniki? Nie, płyta jest przeznaczona do montażu trzech styczników 3RT1.6, które należy zamówić osobno.
• Jaki jest stopień ochrony płyty? Płyta podstawy nie posiada własnego stopnia ochrony IP – jej ochrona zależy od obudowy rozdzielnicy, w której jest zainstalowana. W typowych rozdzielnicach stosuje się IP20 lub wyższy.
• Czy można zastosować styczniki innych serii niż 3RT1.6? Płyta jest dedykowana wyłącznie do styczników o symbolu 3RT1.6. Użycie innych modeli może być niemożliwe ze względu na różnice w wymiarach i układzie mocowania.
