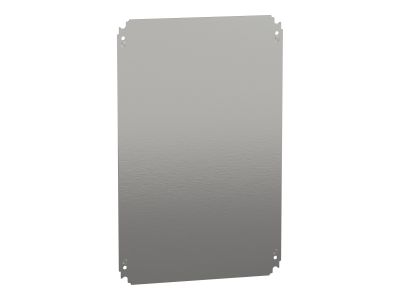

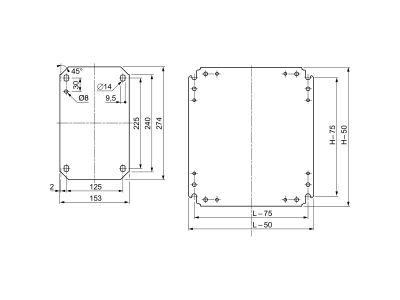

Płyta pełna montażowa 600x400mm (WxS), wykonana z arkusza stali galwanicznej, S3D, Thalassa | NSYMM64 Schneider Electric

Opis i Kluczowe Cechy

Płyta montażowa pełna o wymiarach nominalnych 600x400 mm (wysokość x szerokość) to kluczowy element wyposażenia szaf sterowniczych i obudów z serii Spacial S3D oraz Thalassa, dostarczany przez renomowanego producenta Schneider Electric. Wykonanie z wysokiej jakości arkusza stali galwanicznej gwarantuje nie tylko wyjątkową sztywność mechaniczną, ale również doskonałą odporność na korozję, co jest niezbędne w wymagających środowiskach przemysłowych. Powierzchnia galwanizowana zapewnia ciągłość elektryczną, co ułatwia proces uziemiania zamontowanych komponentów bez konieczności usuwania warstwy lakieru.

• Wymiary precyzyjne: Płyta została zaprojektowana tak, aby idealnie pasować do obudów o wymiarach zewnętrznych 600 mm wysokości i 400 mm szerokości, maksymalizując dostępną przestrzeń montażową.
• Materiał: Stal galwanizowana o wysokiej wytrzymałości, odporna na obciążenia statyczne generowane przez ciężką aparaturę modułową i transformatory.
• Uniwersalność: Pełna powierzchnia płyty pozwala na dowolne rozmieszczenie aparatury, korytek grzebieniowych oraz szyn DIN, dając projektantowi pełną swobodę w aranżacji wnętrza rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami przemysłowymi Schneider Electric, co zapewnia pełną kompatybilność z systemami obudów Spacial i Thalassa. Wykorzystanie stali galwanicznej wpisuje się w wymagania dotyczące ochrony przed korozją wewnątrz obudów, zgodnie z normami dotyczącymi prefabrykacji rozdzielnic niskiego napięcia. Produkt spełnia dyrektywy środowiskowe, co potwierdza dbałość o cykl życia produktu i bezpieczeństwo użytkowania w instalacjach elektroenergetycznych.

Zastosowanie

Płyta montażowa NSYMM64 znajduje szerokie zastosowanie w budowie systemów automatyki, sterowania oraz rozdziału energii. Jest idealnym rozwiązaniem dla:

• Prefabrykacji rozdzielnic: Pozwala na stabilne osadzenie wyłączników nadprądowych, styczników, sterowników PLC oraz zasilaczy.
• Przemysłu: Dzięki odporności na wibracje i obciążenia, sprawdza się w szafach sterowniczych pracujących przy liniach produkcyjnych.
• Infrastruktury: Wykorzystywana w systemach HVAC oraz sterowaniu oświetleniem, gdzie wymagana jest niezawodność i trwałość konstrukcji wsporczej.

Wskazówki Montażowe

Instalacja płyty wewnątrz obudowy Schneider Electric jest intuicyjna i szybka dzięki dedykowanym punktom mocującym. Podczas montażu zaleca się:

• Dobór narzędzi: Użycie standardowych kluczy nasadowych lub wkrętaków do stabilnego przykręcenia płyty do kołków montażowych wewnątrz szafy.
• Planowanie układu: Przed montażem warto rozplanować rozmieszczenie komponentów, uwzględniając promienie gięcia przewodów oraz odstępy izolacyjne.
• Uziemienie: Mimo galwanizowanej powierzchni, należy pamiętać o wykonaniu połączeń wyrównawczych zgodnie ze schematem elektrycznym, wykorzystując dedykowane punkty uziemiające.
• Obciążenie: Należy równomiernie rozłożyć ciężar aparatury, aby uniknąć punktowych odkształceń płyty przy montażu bardzo ciężkich elementów.

FAQ

• Czy płyta pasuje do obudów innych producentów? Płyta NSYMM64 jest dedykowana do systemów Schneider Electric (S3D, Thalassa). Montaż w obudowach innych marek może wymagać dodatkowych adapterów lub modyfikacji otworów montażowych.
• Czy powierzchnia płyty wymaga malowania? Nie, stal galwaniczna zapewnia wystarczającą ochronę antykorozyjną wewnątrz standardowych obudów i nie wymaga dodatkowego lakierowania.
• Jaka jest grubość arkusza stali? Grubość jest optymalizowana pod kątem wymiarów 600x400 mm, aby zapewnić sztywność przy zachowaniu optymalnej wagi, typowej dla profesjonalnych rozwiązań serii Spacial.
